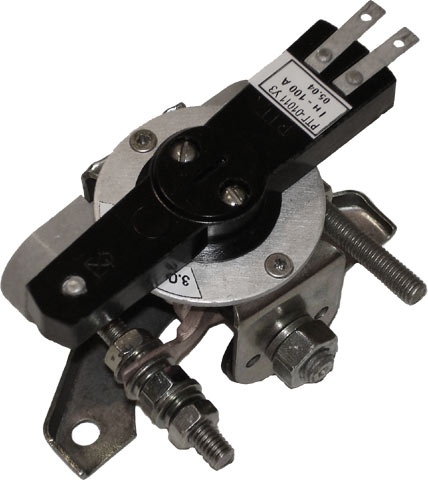

Реле тока РТГ
Описание продукции
Общие сведения
Реле тока на магнитоуправляемых герметизированных контактах (герконах) предназначены для работы в схемах автоматики напряжением до 500 В постоянного или выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра или выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%. Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения
РТГ(РТГ-К)-0101ХХХ:
РТГ(РТГ-К) - реле тока на герконах;
0 - крепление реле винтами;
1 - контакт типа КЭМ-1;
01 - число замыкающих контактов: 1;
Х - условное обозначение конструкции элемента, создающего
характеристическую величину:
0 - максимального тока на шине;
1 - максимального тока на катушке;
ХХ - климатическое исполнение и категория размещения У3, О4
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 4 300 м.
Верхнее предельное значение температуры окружающего воздуха 60°С, при высотах свыше 1 000 м оно уменьшается на 0,6°С на каждые 100 м.
Рабочее положение в пространстве любое.
Атмосфера типа II по ГОСТ 15150-69.
Условия эксплуатации соответствуют группе М7 по ГОСТ 17516.1-90;
допускается эксплуатация реле для групп М1, М2, М3, М4, М6, М8 по ГОСТ 17516.1-90.
Степень защиты реле IР00 по ГОСТ 14255-69.
Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93; по способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75. Требования пожарной безопасности по ГОСТ 12.1.004-91.
Реле изготовляются для внутригосударственных поставок и соответствуют ТУ 16-647.065-87. ТУ 16-647.065-87
Реле обеспечивает регулирование уставок тока срабатывания в пределах (0,7-3)Iномпри повороте колодки в направлении, указанном в маркировке. Ток срабатывания на любой уставке от включения к включению не должен изменяться более чем на + 10% установленного значения.
Время замыкания контактов при срабатывании реле должно быть не более 6 мс при токе, равном 1,2 значения тока срабатывания для определенной уставки.
Потребляемая мощность обмотки реле типа РТГ(-К)-01011 в холодном состоянии при температуре окружающего воздуха 20°С и токе, равном Iном, не должна превышать 1,35 Вт.
Гарантийный срок - 2 года со дня ввода реле в эксплуатацию, проведенного не позднее 6 мес со дня получения их потребителем от изготовителя.Реле всех исполнений отличаются по виду элемента управления. Контактная система, общая для всех исполнений, представляет собой пластмассовую колодку с указателем уставки тока срабатывания. Она содержит геркон типа КЭМ-1 и имеет возможность вращения после ослабления двух крепящих винтов для изменения уставки реле. Реле на катушке имеет две магнитопроводящих скобы, закрепленные на торцах ферромагнитного сердечника, помещенного внутри катушки управления.
Электрическая принципиальная схема реле тока типа РТГ(-К)-01011
Реле РТГ-01010 имеет магнитопроводную раму, которая вместе с пластиной используется для крепления на шине.В комплект поставки входят: реле, комплект крепежных деталей для крепления реле РТГ(-К)-01011, техническое описание и инструкция по эксплуатации (1 экз. на партию, поставляемую в один адрес, если иное количество не оговорено в заказе-наряде).
