Реле времени RV-01-02

Исполнения RV-01-02:

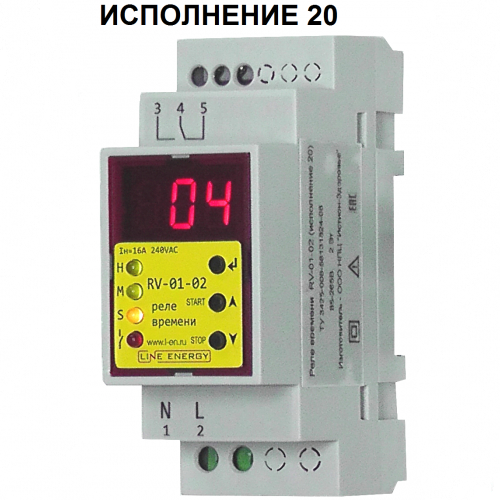

Исполнение 20 (AC/DC 85-265В, 1 переключающий контакт 16А)

Исполнение 21 (AC/DC 85-265В, 1 переключающий контакт 16А, возможность подключения внешних кнопок управления)

Исполнение 22 (AC/DC 85-265В, 2 параллельно переключающих контакта по 8А)

Исполнение 23 (AC/DC 85-265В, 2 параллельно переключающих контакта по 8А, возможность подключения внешних кнопок управления)

Исполнение 40 (DC 12В, 1 переключающий контакт 16А)

Исполнение 41 (DC 12В, 1 переключающий контакт 16А, возможность подключения внешних кнопок управления)

Исполнение 42 (DC 12В, 2 параллельно переключающих контакта по 8А)

Исполнение 43 (DC 12В, 2 параллельно переключающих контакта по 8А, возможность подключения внешних кнопок управления)

Исполнение 50 (DC 24В, 1 переключающий контакт 16А)

Исполнение 51 (DC 24В, 1 переключающий контакт 16А, возможность подключения внешних кнопок управления)

Исполнение 52 (DC 24В, 2 параллельно переключающих контакта по 8А)

Исполнение 53 (DC 24В, 2 параллельно переключающих контакта по 8А, возможность подключения внешних кнопок управления)

Программируемое циклическое реле времени (интервалы от 1 сек до 100 часов) с током коммутации до 16А. Имеется возможность программировать до 80 временных интервалов в цикле, при количестве повторяющихся циклов от 1 до 99, а при выставлении числа циклов равным 0- бесконечное повторение цикла.

Диаграмма работы реле

Началом работы является подача напряжения на клеммы питания реле, либо нажатие кнопки "старт" на реле или выносном пульте. Временные интервалы  tn от 1 секунды  до 100 минут.

Микропроцессорное реле времени (программируемое реле времени) предназначено для управления работой приборов и оборудования, по заданной программе. Может использоваться в оборудовании для автоматизации технологического процесса, в системах полива, системах вентиляции, системах отопления и т.п. Устройство имеет одну группу контактов на ток до 16А и позволяет подключать нагрузку до 16А без применения контактора. При помощи кнопок на корпусе устройства, задается продолжительность временных интервалов включения и выключения нагрузки - до 80 интервалов в цикле, а также количество повторяющихся циклов - от 1 до 99; возможно бесконечное повторение цикла. В рабочем режиме, реле времени чередует выключение и включение нагрузки по заданной программе. Реле устанавливается на DIN-рейку 35 мм. Реле времени RV-01-02 имеет ряд преимуществ: широкие функциональные возможности, высокая точность прибора (прибор цифровой, отсутствует механическая погрешность настройки), простой и понятный алгоритм программирования прибора, высокая информативность светодиодной и цифровой индикации. Реле обладает энергонезависимой памятью - внесенная программа и параметры сохраняются при отключении внешнего питания. При возобновлении питания реле автоматически начинает выполнение программы сначала. Минимальный интервал-1 секунда, максимальный 100 часов

Еще одно отличие от похожих устройств- наличие функции стоп/старт и пауза/старт. Функция стоп/старт позволяет остановить исполнение программы и запустить его с начала, функция пауза/старт позволяет остановить программу (при импульсе он отключается), а после- продолжить с остановленного шага. Для удобства использования данных функций выпускается исполнение с разъемом выносного пульта управления. На реле имеется разъем, в комплекте идет провод, который можно подключить на расстоянии до 10м к удобным кнопкам управления. Например на производстве неудобно нажимать на мелкие кнопки реле для остановки и запуска процессов -а с использованием выносных крупных кнопок данная проблема решается.

Аналогичные функции у реле RV-01-30, но ток коммутации до 30А.
