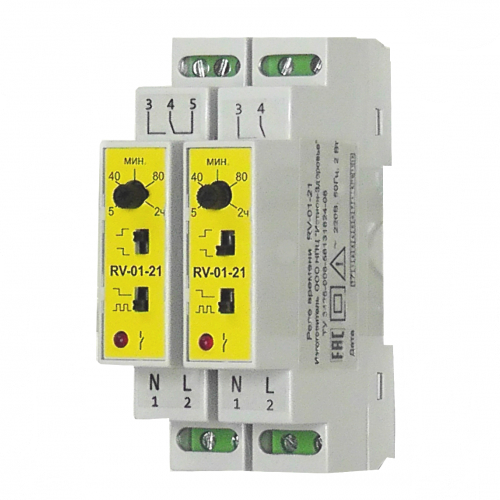

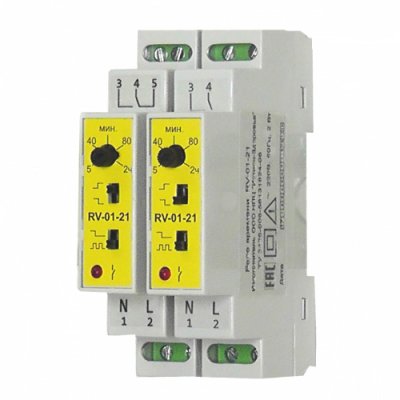

Реле времени RV-01-21
Описание продукции
| Технические характеристики реле времени | |
| Тип реле времени | Циклическое равномерное, 1 импульс, 1 пауза (Настраивается пользователем) |
| Напряжение питания | 220±20% В, 50Гц (исполнения 11 и 12); 12В (исполнения 21 и 22); 24В (исполнения 31 и 32). |
| Длительность временных интервалов | 5-120мин |
| Погрешность установки и отсчета временных интервалов | ±10% |
| Контакты | 1 замыкающий 16 А или 1 переключающий 16А, см. исполнения |
Исполнения RV:
Исполнение 11 (1 замыкающий контакт 16 А, напряжение питания AC 220±20% В)
Исполнение 12 (1 переключающий контакт 16 А, напряжение питания AC 220±20% В)
Исполнение 41 (1 замыкающий контакт 16 А, напряжение питания DC 12 В)
Исполнение 41 (1 замыкающий контакт 16 А, напряжение питания DC 12 В)
Исполнение 51 (1 замыкающий контакт 16 А, напряжение питания DC 24 В)
Исполнение 52 (1 переключающий контакт 16 А, напряжение питания DC 24 В)
| Технические характеристики реле времени | |
| Тип реле времени | Циклическое равномерное, 1 импульс, 1 пауза (Настраивается пользователем) |
| Напряжение питания | 220±20% В, 50Гц (исполнения 11 и 12); 12В (исполнения 21 и 22); 24В (исполнения 31 и 32). |
| Длительность временных интервалов | 5-120мин |
| Погрешность установки и отсчета временных интервалов | ±10% |
| Контакты | 1 замыкающий 16 А или 1 переключающий 16А, см. исполнения |
| Подключение | Винтовые зажимы 2.5мм² |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | 1Вт |
| Режим работы | Круглосуточный |
| Диапазон рабочих температур | -25...+50°C |
| Монтаж | На DIN-рейке 35мм, защелка |
| Степень защиты реле/ клеммной колодки | IP20/IP40 |
| Габариты реле | 16,5х65х90 мм 1 модуль |
Реле времени предназначено для управления работой приборов и оборудования, по заданной программе. Может использоваться в оборудовании для автоматизации технологического процесса, в системах полива, системах вентиляции, системах отопления и т.п. Устройство имеет одну группу контактов на 16А и позволяет подключать нагрузку до 16А без внешнего пускателя.
Поворотным регулятором на лицевой панели устройства задается временной интервал (5-120мин). Движковыми переключателями устанавливается один из трех режимов работы реле:
- при включении, реле через заданный промежуток времени подключает нагрузку;
- при включении нагрузка включена, реле через заданный промежуток времени отключает нагрузку;
- реле чередует выключение и включение нагрузки через равные заданные промежутки времени.
Реле устанавливается на DIN-рейку 35 мм, подключение и настройка реле не вызовет затруднений.
