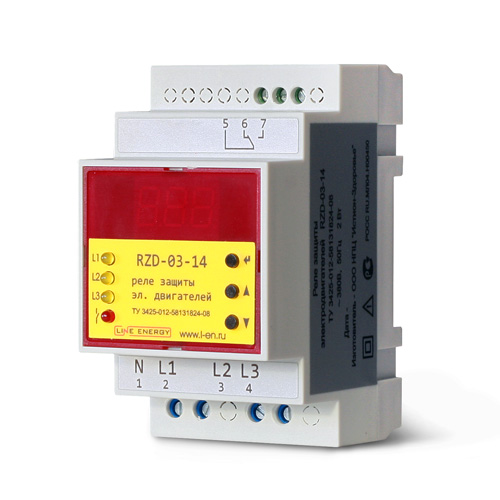

Реле защиты двигателей RZD-03-14
Описание продукции
Защита по току по 1-ой фазе до 100А, 1 группа контактов реле 20А. Устройство позволяет контролировать максимальное и минимальное потребление тока, рекомендуется применять для защиты двигателей погружных насосов.
Технические характеристики:
| Напряжение питания | 380В, 50Гц |
| Максимальный ток, коммутируемый контактами реле | 16А |
| Диапазон установки минимального напряжения ULo | 165-210B |
| Диапазон установки максимального напряжения UHi | 230-280B |
| Гистерезис напряжения H (регулируется) | 1-20B |
| Асимметрия напряжения dU (регулируется) | 1-100В |
| Диапазон установки максимального потребления тока CHi | 0,1-100А |
| Диапазон установки минимального потребления тока CLo | 0-100А |
| Погрешность измерения напряжения | ±2В |
| Дискретность показания напряжения | 1В |
| Время реакции на аварию t1 (регулируется) | 0,1-99,9 сек |
| Время повторного включения t2 (регулируется) | 0,1-99,9 сек |
| Время блокировки пусковых токов при включении | |
| устройства t3 (регулируется) | 0-99,9 сек |
| Максимально коммутируемое напряжение | 250В |
| Коммутационная износостойкость | >105 циклов |
| Диапазон рабочих температур | -25 … +35°С |
| Относительная влажность воздуха | Не более 80% при 25°С |
| Режим работы | Круглосуточный |
| Потребляемая мощность | 2Вт |
| Подключение | Винтовые зажимы 2.5мм2 |
| Степень защиты: | |
| реле | IP40 |
| клеммной колодки | IP20 |
| Габаритные размеры | 52х65х90 мм 3 модуля |
| Монтаж | На DIN-рейке 35мм |
Реле контроля фаз (реле защиты электродвигателя) предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети при недопустимых отклонениях напряжения хотя бы одной из фаз, «слипании» или нарушении порядка чередования фаз, асимметрии напряжения, обрыве нулевого провода, а также визуального контроля напряжения по трем фазам и потребляемого тока по контролируемой фазе. Устройство имеет исполнительное реле на 16А для подключения трехфазного контактора.
Если не нарушен порядок чередования фаз, напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), асимметрия напряжения не превышает установленного значения (задается в пределах 1-100В), ток в цепи контролируемой фазы не ниже минимального (задается в пределах 0-100А) и не выше максимального значения (задается в пределах 0,1-100А), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений, а также «перекоса» фаз, в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты исполнительного реле размыкаются. В случае «слипания» фаз или обрыва нулевого провода контакты реле размыкаются через 0,1с. При этом, подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.). При восстановлении значений параметров напряжения в пределы установленных, через время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение нагрузки. Если устройство отключило нагрузку по причине перегрузки по току, то включение возможно только в ручном режиме, после устранения неполадок. На индикаторе устройства отображается причина отключения и значение аварийного параметра.
Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.
Реле контроля фаз RZD-03-14 отличается высокими потребительскими качествами:
1. Широкие возможности установки параметров. Реле имеет широкий диапазон регулировок по всем параметрам, имеет возможность регулировки гистерезиса и допустимой асимметрии напряжения и времени срабатывания.
2. Устройство позволяет контролировать максимальное и минимальное потребление тока. Установка минимального тока, позволяет, например, контролировать холостой ход электродвигателя, и позволяет применять реле для защиты двигателей погружных насосов.
3. Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка+10%. RZD-03-14 является цифровым прибором, с точностью регулировки +2В, что составляет около 2%.
4. Высокая информативность. Наше реле имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.
