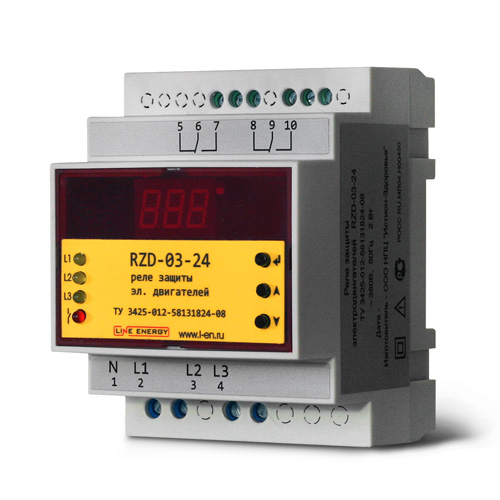

Реле защиты двигателей RZD-03-24
Описание продукции
Защита по току по 1-ой фазе с "плавным" пуском двигателя. Реле имеет функцию “плавного” пуска электродвигателей, переключающее обмотки из соединения “звездой” в “треугольник”.
Технические характеристики:
| Напряжение питания | 380В, 50Гц |
| Максимальный ток, коммутируемый контактами реле | 2Х8А |
| Диапазон установки минимального напряжения ULo | 165-210B |
| Диапазон установки максимального напряжения UHi | 230-280B |
| Гистерезис напряжения H (регулируется) | 1-20B |
| Асимметрия напряжения dU (регулируется) | 1-100В |
| Максимально допустимое потребление тока CHi (регулируется) | 0,1-100А |
| Погрешность измерения напряжения | ±2В |
| Дискретность показания напряжения | 1В |
| Время реакции на аварию t1 (регулируется) | 0,1-99,9 сек |
| Время повторного включения t2 (регулируется) | 0,1-99,9 сек |
| Время разгона двигателя подключением “звездой” t3 (регулируется) | 0-99,9 сек |
| Максимально коммутируемое напряжение | 250В |
| Коммутационная износостойкость | >105 циклов |
| Диапазон рабочих температур | -25 … +35°С |
| Относительная влажность воздуха | Не более 80% при 25°С |
| Режим работы | Круглосуточный |
| Потребляемая мощность | 2Вт |
| Подключение | Винтовые зажимы 2.5мм2 |
| Степень защиты: | |
| реле | IP40 |
| клеммной колодки | IP20 |
| Габаритные размеры | 69х65х90 мм 4 модуля |
| Монтаж | На DIN-рейке 35мм |
