Решетки вытяжные щелевые

Описание продукции

Вытяжные решетки предназначены для удаления воздуха из помещений.

 Щелевые решетки для вентиляции представляют собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6. В каждой щели приточных решеток РЩ-рж установлены два регулятора, выполняющие роль рассекателя потока и регулятора расхода воздуха, а также две направляющие жалюзи, при повороте которых на угол α от 0° до 45°изменяется направление приточного потока от вертикального до горизонтального. При длине решетки более 1 м жалюзи изготавливаются составными.

Возможна компоновка приточных щелевых решеток без поворотных жалюзи РЩ-р, но с регулятором (в этом случае направление приточного потока не регулируется) или без регулятора РЩ-ж, но с поворотным жалюзи.

Палитра нестандартных цветов окраски

Характеристики вентиляционных решеток

Типоразмеры решеток: L (длина) от 100 мм до 2000 мм; H (высота) от 49 мм (1 щель) до 244 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения решеток — Кж.с. = 0,60.

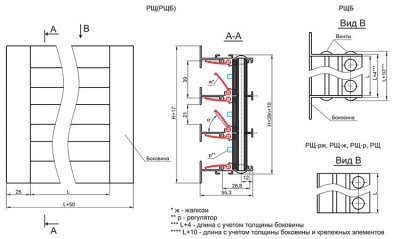

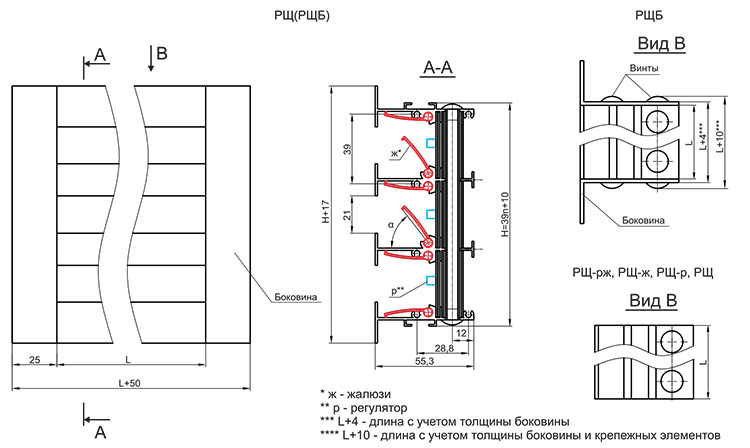

Габаритные и присоединительные размеры

n - число щелей решетки.

При заказе адаптеров к решеткам, необходимо учитывать тип решетки (РЩ, РЩБ) и габаритные размеры решетки.

Например, для решетки щелевой с боковинами — размер адаптера: по высоте H+10 (мм), по длине L+20 (мм).

Для решетки щелевой без боковин — размер адаптера: по высоте H+10 (мм), по длине L+5 (мм).

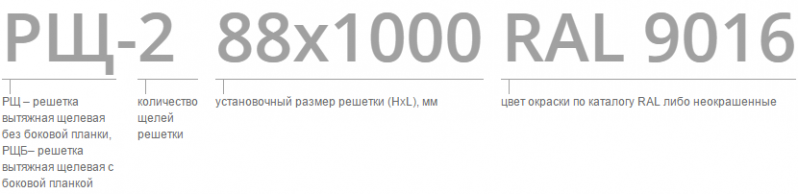

Пример обозначения (маркировка)
