Симисторные регуляторы

Описание продукции

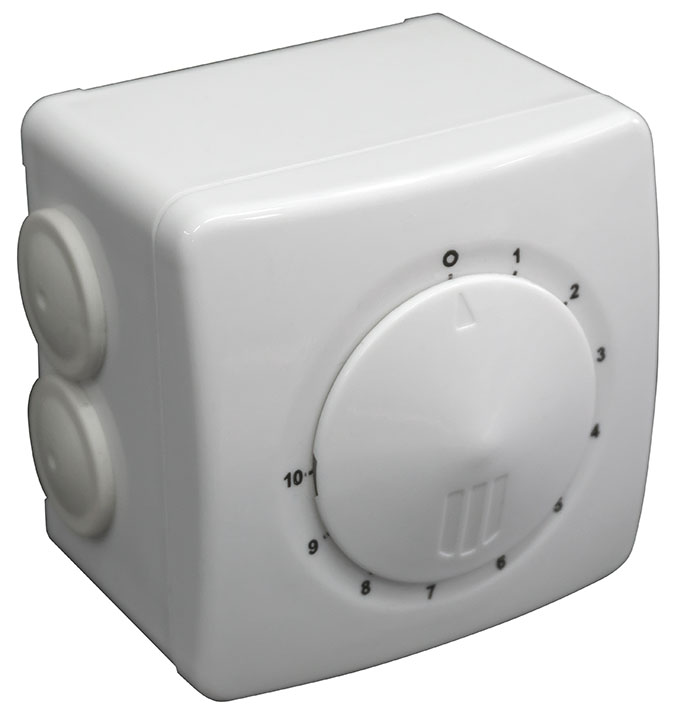

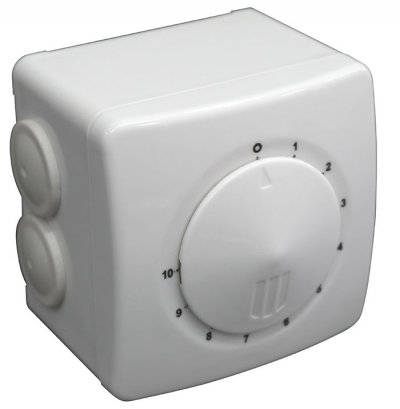

Симисторные регуляторы скорости СРМ применяются для плавного регулирования скорости вращения однофазных асинхронных двигателей  вентиляторов. Принцип их действия основан на изменении величины подаваемого напряжения на двигатель вентилятора. Регулирование ведется от минимально возможного значения  (при котором вентилятор начинает стабильно вращаться) до напряжения питающей сети 220В.

Допускается управлять несколькими вентиляторами одновременно, если суммарный потребляемый ток не превышает предельно допустимой величины.

Технические характеристики

Марка

регулятора

Напряжение,

В

Напряжение, подаваемое на двигатель,

В

Мощность,

кВт

Максимальный рабочий ток,

А

Установленный предохранитель,

А

Класс защиты

Габаритные размеры,

мм

СРМ 500 W

220 ± 10٪

100 - 220

0,5

2,3

2,5

IP 20

80×80×60

СРМ 500 M

0,5

2,3

-

80×80×60

СРМ 800 W

0,8

3,6

4,0

80×80×68

СРМ 1000 W

1,0

4,5

5,0

80×80×68

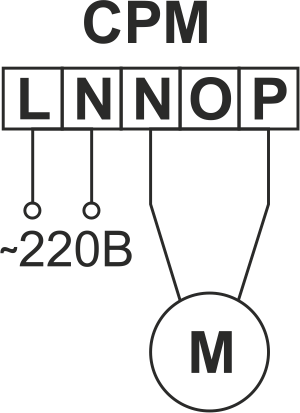

Электрическая схема подключения СРМ-500 M

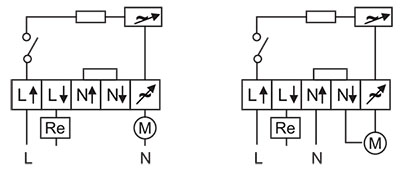

Электрическая схема подключения СРМ-500 W,

СРМ-800 W

Электрическая схема подключения СРМ-1000 W

~220В — сеть,
М — двигатель вентилятора.
