Суточное реле времени ТРВ-02
Описание продукции
| Реле времени суточное ТРВ-02 представляет электронное перепрограммируемое автоматическое устройство, позволяющий ежесуточное управление промышленным оборудованием по установленной программе имеющий две внешние цепи, в соответствии с заданными уставками по времени и уровню освещенности. Возможно применение взамен реле времени 2 РВМ Суточный таймер - уставка часы-минуты, имеет два канала, две уставки по каждому каналу, имеется вход датчика освещенности; сохраняется работоспособность таймера от встроенной литиевой батареи до 500 суток; хранение установленных параметров и хода времени при пропадании питания; Тэкспл.= -40...+50°С. - Сохранение установленных параметров и хода времени при пропадании (отключении) питающего напряжения. - Возможность управления рекламными щитами по времени и с учетом освещенности. - Управление включением и отключением наружного или внутреннего освещения. - Применение при автоматизации производства, возможность управлять технологическими процессами (задание включения и отключения оборудования по установленной программе). - Прост в эксплуатации и перенастройках процессов. - В комплект входит датчик освещенности. При отключении питания внутренние часы продолжают работать от литиевой батареи, а индикация и выходные реле отключаются.После восстановлении питания продолжается выполнение заданной программы. |
|
| Принцип работы таймера Суточное реле времени срабатывает при достижении установленного времени или порога освещенности. В реле времени можно выставить две уставки:начало включения и время выключения, т.к. в реле используются перекидные контакты, то возможно использовать или н.з. и н.о. контакты в необходимом сочетании соединив последовательно или параллельно. Пример применения суточного реле времени: ЗАДАЧА- необходимо включать рекламный щит установленный на улице в 21.00 час и выключать утром автоматически при наступлении достаточной освещенности, с целю экономии электроэнергии в ночное время необходимо в период с 1.30 до 5.00 отключать освещение щита, этот режим осуществлять ежедневно. 1.Включем таймер ТРВ-02 и устанавливаем текущее значение времени, сохраняем в памяти. 2.Выставляем уставку по каналу (к примеру по I каналу) начало цикла 21.00, окончание 1.30 3.В другом канале выставляем начало цикла 5.00 и выключение например 9.00, сохраняем в "памяти". 4.Выставляем уровень освещенности при котором выключится реле. 5.Подключаем нагрузку, проверяем работу, при необходимости корректируем настройки. |
|
 |
|
Технические характеристики реле времени ТРВ-02
| Параметры | Значения |
| Напряжения питания | 220±22В переменного тока частотой (50±1) Гц |
| Режим работы таймера, периодичность | Циклический/24 часа |
| Точность хода | ±2 минуты в месяц |
| Диапазон коррекции суточного хода | 20 с |
| Количество уставок на канал | 2 |
| Диапазон выдержек времени | 1 мин до 23 часов 59 мин, дискретность 1 мин |
| Погрешность отсчета выдержки времени | не более ±0,2 %. |
| Максимальный коммутируемый ток при активной нагрузке: АС250В, 50 Гц (АС1) |
5 А |
| Количество и тип контактов | 1 переключающая группа на канал |
| Продолжительность работы от литьевой батарее/td> | не менее 500 суток |
| Степень защиты реле по корпусу | IP20 |
| Диапазон рабочих температур | -40 ... +50°С |
| Габаритные размеры | 72х88х54мм |
| Масса | 250 г |

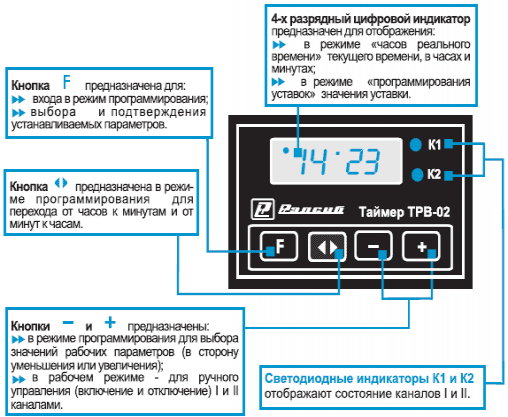

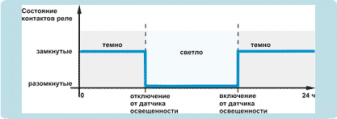

| Схемы подключения реле, диаграммы работы. ТРВ-02 в режиме фотореле |
 |
 |

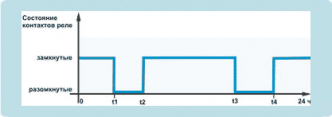

| Работа таймера с последовательным соединением двух выходных реле (без датчика освещенности), использование нормально-замкнутых контактов реле t1-уставка на включение I реле t2-уставка на отключение I реле t3-уставка на включение II реле t4-уставка на отключение II реле |
 |
|

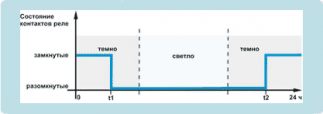

| Работа таймера (состояние одного из реле) при отключенном датчике освещенности, использование нормально-замкнутых контактов t1-уставка на включение (выключение освещения-утро) t2-уставка на отключение (включение освещения-ночь) |
 |
|

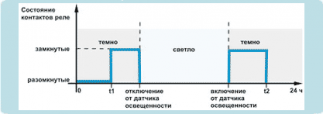

| Работа таймера (состояние одного из реле) с датчиком освещенности, использование нормально-разомкнутых контактов t1-уставка на включение (включение освещения-утро) t2-уставка на отключение (выключение освещения-ночь) |
 |
|
