Реле температуры RT-12-16

Исполнения RT-12-16:

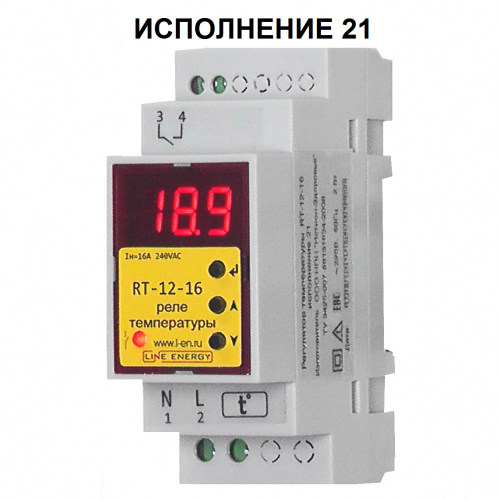

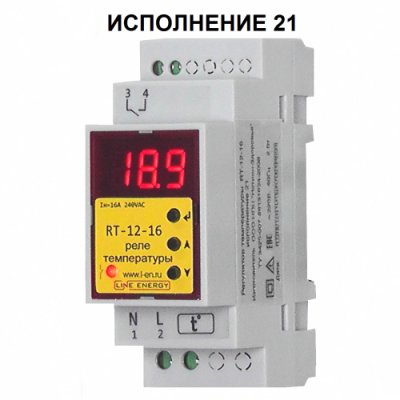

AC/DC 85-265В, 1 замыкающий контакт 16А (Исполнение 21)

AC/DC 85-265В, 1 переключающий контакт 16А (Исполнение 22)

AC/DC 20-265В, 2 параллельно замыкающих контакта по 8А (Исполнение 33)

AC/DC 20-265В, 2 параллельно переключающих контакта по 8А (Исполнение 34)

AC/DC 85-265В, DC 12В, 1 замыкающий контакт 16А (Исполнение 41)

AC/DC 85-265В, DC 12В, 1 переключающий контакт 16А (Исполнение 42)

AC/DC 20-265В,1 замыкающий контакт 16А (Исполнение 31)

AC/DC 20-265В,1 переключающий контакт 16А (Исполнение 32)

DC 24В,1 замыкающий контакт 16А (Исполнение 51)

DC 24В,1 переключающий контакт 16А (Исполнение 52)

Реле температуры (термореле) RT-12-16 предназначено для контроля и поддержания температурного режима путем включения и выключения нагревающей или охлаждающей установки по сигналам выносного датчика температуры. Может применяться  для контроля и управления заданным температурным режимом в помещениях, овощехранилищах, морозильных установках, системах отопления, банях, инкубаторах а также использоваться в качестве комплектующего изделия в устройствах автоматики. Имеет гальванически развязанную с сетью, цепь питания датчика.

Реле температуры RT-12-16 - цифровое микропроцессорное устройство. Оно позволяет задавать пороговую температуру от -54 ºС до +124ºС и гистерезис от 0.1ºС до 65ºС.

Для работы на нагрев выставляется положительный гистерезис, на охлаждение - отрицательный нагрузка подключается к нормально-разомкнутым контактам реле. Пока температура ниже заданной, нагревательный элемент включен; при достижении заданной температуры плюс величина гистерезиса, нагревательный элемент отключается, а после снижения температуры до заданной, включается вновь. Когда же устройство работает на охлаждение и температура выше заданной, холодильная установка включена; при снижении температуры до заданной минус величина гистерезиса, нагрузка отключается, а после повышения температуры  до заданной, включается вновь.

Прибор устанавливается на DIN-рейку 35 мм, значения параметров устанавливаются при помощи кнопок на корпусе устройства, текущая температура индицируется на дисплее прибора, а состояние контактов реле- светодиодом

Реле температуры RT-12-16 поддерживает температурный режим с точностью 0,1ºС, что необходимо  для поддержания комфортного микроклимата в помещении, или для инкубаторов. В устройстве, в качестве датчика использована термочувствительная микросхема DS18B20, обладающая высокой точностью и малой дискретностью измерения температуры, с которой информация передается в цифровом виде. Используемый экранируемый провод обеспечивает сохранение устойчивого сигнала на длине до 20 метров. Также, отличительной особенностью прибора является способность работать как на нагрев, так и на охлаждение.

Выпускаются для работы от разного напряжения питания ACDC 85-265В (датчик гальванически развязан), ACDC24-265В, DC12В, DC24В; с различными выходными контактами: 1замыкающий 16А, 1 перекидной 16А, 2 замыкающих 8А, 2 перекидных 8А. Для больших токов нагрузки предлагаем рассмотреть реле RT-12-30иRT-12-50.

В комплект к реле необходимо приобрести термодатчик на кабеле соответствующей длины (2,5; 5; 10; 15; 20м) и на необходимый температурный диапазон  (-40...+60 или -55...+125 ºС).

Таблица сравнительных характеристик RT-12-16 различный исполнений
