Реле температуры RT-12-26

Описание продукции

Технические характеристики реле температуры
Диапазон регулируемых температур -55 ... +124°C
Гистерезис температуры 0,1-75°C
Напряжение питания DC12В, DC24В, ACDC220В (85-265В), - см. исполнения
Контакты 2 независимых замыкающих х 16А либо 2 независимо переключающих х 16А - см. исполнения
Подключение Винтовые зажимы 2.5 мм²

Исполнения RT-12-26:

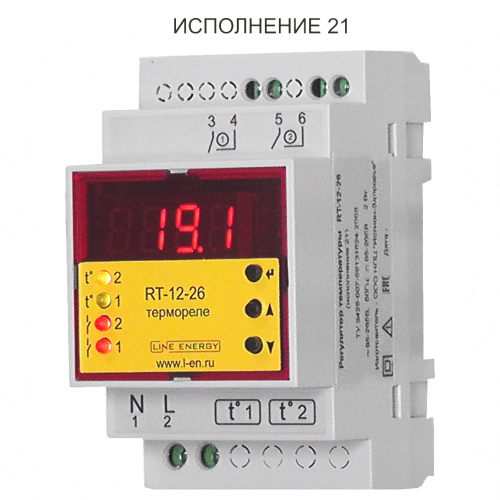

Исполнение 21 (AC/DC 85-265В, 2 независимых замыкающих контакта по 16А)

Исполнение 22 (AC/DC 85-265В, 2 независимых переключающих контакта)

Исполнение 42 (AC/DC 85-265В, DC12В, 2 независимых переключающих контакта)

Исполнение 51 (DC24В, 2 независимых замыкающих контакта)

Исполнение 52 (DC24В, 2 независимых переключающих контакта)

Технические характеристики реле температуры
Диапазон регулируемых температур -55 ... +124°C
Гистерезис температуры 0,1-75°C
Напряжение питания DC12В, DC24В, ACDC220В (85-265В), - см. исполнения
Контакты 2 независимых замыкающих х 16А либо 2 независимо переключающих х 16А - см. исполнения
Подключение Винтовые зажимы 2.5 мм²
Диапазон измеряемых температур -55...+125°C
Дискретность установки и измерения температуры 0,1°C
Используемые типы датчиков TD60, TD125
Рабочий ток/ Максимальный ток 2х12А/2х16А
Коммутационная износостойкость >100000 циклов
Потребляемая мощность <2Вт
Диапазон рабочих температур -25 … +50°C
Режим работы Круглосуточный
Монтаж На DIN-рейке 35 мм, защелка
Степень защиты реле/ клеммной колодки IP20/IP40
Габариты реле 52x65x90 мм 3 модуля

Реле температуры RT-12-26 предназначено для контроля и поддержания температурного режима в двух зонах путем включения/выключения нагревающих или охлаждающих установок по сигналам выносных датчиков температуры. Фактически это два реле RT-12-16 в одном корпусе, индикация температуры в двух зонах происходит циклически. Может применяться  для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах водяного отопления, банях и т.п., а также использоваться в качестве комплектующего изделия в устройствах автоматики. Имеет два датчика температуры и две группы контактов по 16А.

Термореле двухканальное RT-12-26 является цифровым устройством. Позволяет задавать пороговую температуру для двух датчиков раздельно(от -54 ºС до +124ºС) и гистерезис (от 0ºС до +75ºС, и от -0,1ºС до -75ºС ). При этом знак гистерезиса указывает на нагрев (+) или охлаждение (-).

Если устройство работает на нагрев, то пока температура ниже заданной, нагревающее устройство включено; при достижении заданной температуры плюс величина гистерезиса, нагревающее устройство отключается, а после снижения температуры до заданной, включается вновь. Если же реле работает на охлаждение, то если температура выше заданной, холодильная установка включена; при достижении заданной температуры минус величина гистерезиса, она отключается, а после повышения температуры до заданной, включается вновь. Температура в двух зонах контролируется раздельно, и отражается на цифровом светодиодном индикаторе поочередно. Соответственно, раздельно производится управление нагревающими или охлаждающими установками.

Прибор устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Преимуществом нашего прибора является возможность регулировать температуру одновременно в двух зонах. Регулятор температуры RT-12-26 имеет точность измерения температуры в 0,1ºС и точность поддержания температуры 0,1. В качестве датчиков используются термочувствительные микросхемы, с которых информация передается в цифровом виде. Длина провода, для сохранения устойчивости сигнала - до 20 метров. Также, отличительной особенностью нашего прибора является способность работать как на нагрев, так и на охлаждение (т.е. подключать нагревающую или охлаждающую установку).

Выпускаются для работы от разного напряжения питания ACDC85-265В (датчик гальванически развязан), ACDC24-265В, DC12В, ACDC24В; с различными выходными контактами: 2 замыкающих 16А, 2 перекидных 16А.
