Реле температуры RT-12-30
Описание продукции
| Технические характеристики реле температуры | |
| Диапазон регулируемых температур | -55 … +124°С |
| Гистерезис температуры | охлаждение -65...-0.1; нагрев 0...+65°С |
| Напряжение питания | ACDC220В (85-265В) |
| Контакты | замыкающий х 30А, переключающий х 30А - см. исполнения |
| Подключение | Винтовые зажимы: питание -2,5мм², силовые-4 мм² |
Исполнения RT-12-30:

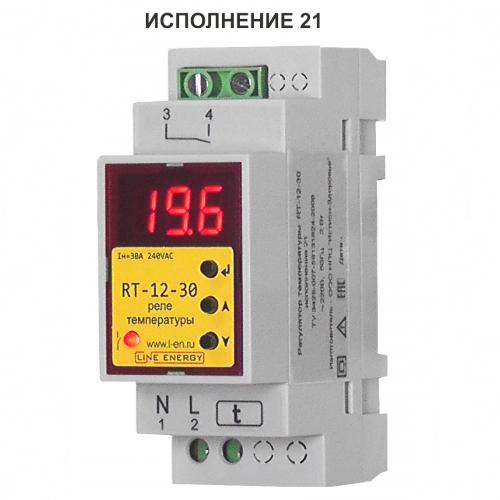

Исполнение 21 (AC/DC 85-265В, 1 замыкающий контакт 30А)
Исполнение 22 (AC/DC 85-265В, 1 переключающий контакт 30А)
| Технические характеристики реле температуры | |
| Диапазон регулируемых температур | -55 … +124°С |
| Гистерезис температуры | охлаждение -65...-0.1; нагрев 0...+65°С |
| Напряжение питания | ACDC220В (85-265В) |
| Контакты | замыкающий х 30А, переключающий х 30А - см. исполнения |
| Подключение | Винтовые зажимы: питание -2,5мм², силовые-4 мм² |
| Диапазон измеряемых температур | -55...125+°С |
| Используемые типы датчиков | TD60, TD125 |
| Рабочий ток/ Максимальный ток | 24/30А |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | <2Вт |
| Диапазон рабочих температур | -25 … +50°C |
| Режим работы | Круглосуточный |
| Монтаж | На DIN-рейке 35мм, защелка |
| Степень защиты реле/ клеммной колодки | IP20/IP40 |
| Габариты реле | 35х65х90 мм 2 модуля |
Реле температуры (термореле) RT-12-30 предназначено для контроля и поддержания температурного режима путем включения и выключения нагревающей или охлаждающей установки по сигналам выносного датчика температуры. Это аналог RT-12-16 с силовым реле на 30А. Может применяться для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах отопления, банях, инкубаторах а также использоваться в качестве комплектующего изделия в устройствах автоматики. Имеет гальванически развязанную с сетью цепь питания датчика.
Реле температуры RT-12-30 - цифровое микропроцессорное устройство. Оно позволяет задавать пороговую температуру от -54 ºС до +124ºС и гистерезис от -75ºС до +75ºС.
Для работы на нагрев выставляется положительный гистерезис, на охлаждение - отрицательный нагрузка подключается к нормально-разомкнутым контактам реле. Пока температура ниже заданной, то нагревательный элемент включен; при достижении заданной температуры плюс величина гистерезиса, нагревательный элемент отключается, а после снижения температуры до заданной, включается вновь. Когда же устройство работает на охлаждение и температура выше заданной, то холодильная установка включена; при снижении температуры до заданной минус величина гистерезиса, нагрузка отключается, а после повышения температуры на до заданной, включается вновь.
Прибор устанавливается на DIN-рейку 35 мм, значения параметров устанавливаются при помощи кнопок на корпусе устройства, текущая температура индицируется на дисплее прибора, а состояние контактов реле- светодиодом
Реле температуры RT-12-30 имеет точность поддержания температуры 0,1ºС. Такая высокая точность нужна, например, для поддержания комфортного микроклимата в помещении, или для инкубаторов. В устройстве, в качестве датчика использована термочувствительная микросхема DS18B20, обладающая высокой точностью и малой дискретностью измерения температуры, с которой информация передается в цифровом виде. Стандартный провод обеспечивает сохранение устойчивого сигнала на длине до 20 метров. Также, отличительной особенностью нашего прибора является способность работать как на нагрев, так и на охлаждение, то есть подключать нагревающую или охлаждающую установку.
Выпускаются для работы от разного напряжения питания ACDC85-265В (датчик гальванически развязан), ACDC24-265В; с различными выходными контактами: 1замыкающий 30А, 1 перекидной 30А.
