Циклоны ЦН-15

Описание продукции

Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. Применение циклонов типа ЦН-15 недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов.

В зависимости от производительности по газу и условий применения циклоны изготавливают одиночного исполнения (внутренний диаметр 300...800 мм) или группового исполнения – из двух, четырех, шести и восьми циклонов одинакового внутреннего диаметра (400...800 мм).

Циклоны изготавливают с «левым» и «правым» вращением газового потока. В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде «улитки» или в виде сборника, а одиночные – только с «улиткой». Бункеры циклонов – пирамидальной формы.

При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

В технических характеристиках приведены значения производительности, отнесенные к скорости в цилиндрической части v = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до 40°С) и низколегированной стали (при температуре ниже – 40°C).

Основные показатели

Массовая концентрация пыли в очищаемом газе, г/м3
— для слабослипающихся пылей	не более 1000
— для среднеслипающихся пылей	250
Температура очищаемого газа, °С	не более 400
Давление (разрежение), кПа (кгс/м2)	не более 5 (500)
Коэффициент гидравлического сопротивления циклонов:
— для одиночного исполнения	147
— для группового исполнения:
с «улиткой»	175
со сборником	182

Технические характеристики

Типоразмер циклона	Площадь сечения цилиндрической части корпуса (группы корпусов),м2	Производительность, м3/ч		Рабочий объем бункера, м3
Типоразмер циклона		при v=2,5 м/с	при v=4 м/с	Рабочий объем бункера, м3
ЦН-15-200х1УП	0,0314	283	452	0,04
ЦН-15-300х1УП	0,07	630	1000	0,082
ЦН-15-400х1УП	0,125	1110	1800	0,13
ЦН-15-500х1УП	0,196	1800	2800	0,32
ЦН-15-600х1УП	0,282	2500	4100	0,43
ЦН-15-700х1УП	0,384	3500	5500	0,58
ЦН-15-800х1УП	0,502	4500	7200	1,03
ЦН-15-900х1УП	0,635	5700	9200	1,65
ЦН-15-300х2УП (СП)	0,14	1270	2000	0,20
ЦН-15-400х2УП (СП)	0,25	2300	3600	0,31
ЦН-15-500х2УП (СП)	0,392	3500	5600	0,50
ЦН-15-600х2УП (СП)	0,564	5100	8100	0,60
ЦН-15-700х2УП (СП)	0,768	6900	11100	0,83
ЦН-15-800х2УП (СП)	1,004	9000	14400	1,15
ЦН-15-900х2УП (СП)	1,27	11400	18300	1,45
ЦН-15-400х4УП (СП)	0,50	4500	7200	0,76
ЦН-15-500х4УП (СП)	0,784	7000	11300	1,10
ЦН-15-600х4УП (СП)	1,128	10200	16300	1,50
ЦН-15-700х4УП (СП)	1,536	13800	22000	2,03
ЦН-15-800х4УП (СП)	2,008	18100	28900	2,61
ЦН-15-900х4УП (СП)	2,54	22800	36600	3,01
ЦН-15-500х6УП (СП)	1,176	10600	16900	2,72
ЦН-15-600х6УП (СП)	1,692	15300	24400	4,45
ЦН-15-700х6УП (СП)	2,304	20800	33100	6,2
ЦН-15-900х6УП (СП)	3,81	34300	54900	13,1
ЦН-15-500х8УП (СП)	1,568	14100	22600	6,2

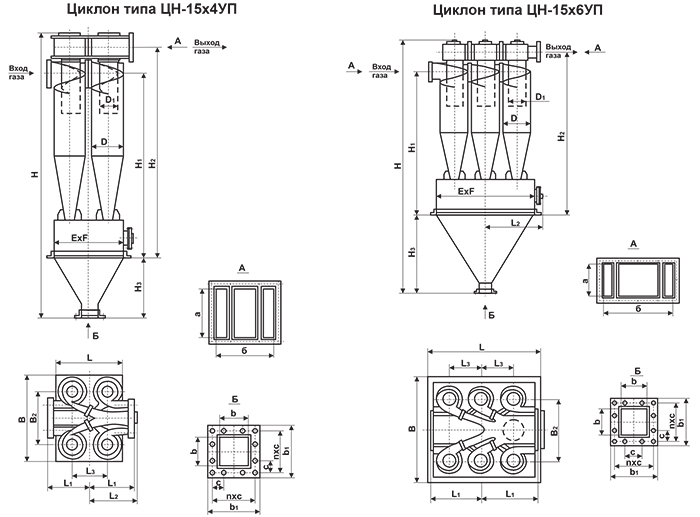

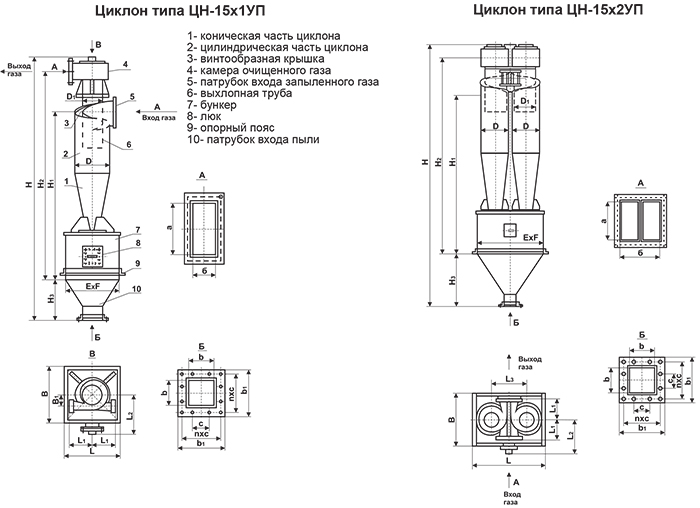

Основные габаритные и присоединительные размеры циклонов с улиткой и пирамидальным бункером (мм)

Типоразмер циклона	L	L₁	L₂	L₃	B	B₁	B₂	H	H₁	H₂	H₃	D	D₁	ExF
ЦН-15-300х1УП	692	230	469	-	692	111	-	2943	1770	2003	360	300	172	600х600
ЦН-15-400х1УП	692	290	469	-	692	148	-	3000	2162	2376	360	400	230	600х600
ЦН-15-500х1УП	790	360	520	-	790	185	-	3666	2615	3010	460	500	290	700х700
ЦН-15-600х1УП	930	420	569	-	930	222	-	4382	3120	3593	560	600	350	800х800
ЦН-15-700х1УП	1032	480	619	-	1032	259	-	5088	3612	4166	660	700	410	900х900
ЦН-15-800х1УП	1115	540	667	-	1115	296	-	5704	4015	4649	760	800	470	1000х1000
ЦН-15-300х2УП	795	230	419	320	638	-	-	2643	1820	2053	460	300	172	700х500
ЦН-15-400х2УП	890	290	570	424	724	-	-	3350	2312	3187	560	400	230	800х600
ЦН-15-500х2УП	1225	360	520	524	880	-	-	4066	2715	3110	760	500	290	1100х700
ЦН-15-600х2УП	1336	420	569	624	988	-	-	4682	3120	3593	860	600	350	1200х800
ЦН-15-700х2УП	1555	480	570	724	1020	-	-	5488	3612	4166	1060	700	410	1400х800
ЦН-15-800х2УП	1750	540	621	824	1118	-	-	6204	4115	4749	1160	800	470	1600х900
ЦН-15-400х4УП	1006	510	570	440	1170	-	656	3450	2312	2627	660	400	230	800х1000
ЦН-15-500х4УП	1100	630	652	540	1330	-	808	4166	2715	3110	860	500	290	950х1200
ЦН-15-600х4УП	1335	740	752	640	1605	-	960	4882	3120	3593	1060	600	350	1150х1450
ЦН-15-700х4УП	1490	850	827	740	1855	-	1112	5588	3512	4066	1260	700	410	1300х1700
ЦН-15-800х4УП	1705	960	927	840	2070	-	1264	6304	4015	4649	1360	800	470	1500х1900
ЦН-15-500х6УП	1765	940	-	580	1765	-	1158	4216	2465	2860	1160	500	290	1600х1600
ЦН-15-600х6УП	2075	1100	-	680	2075	-	1380	5032	2870	3343	1460	600	350	1900х1900
ЦН-15-700х6УП	2350	1260	-	780	2350	-	1602	5688	3262	3816	1610	700	410	2200х2200
ЦН-15-800х6УП	2555	1420	-	880	2650	-	1824	6504	3715	4349	1860	800	470	2400х2500
ЦН-15-500х8УП	2300	1230	-	580	2024	-	1418	4366	2465	2860	1310	500	290	2150х1850

Типоразмер циклона	ахб	b	b₁	nxc	v_p, м³	m, кг
ЦН-15-300х1УП	206х86	200	310	3х90	0,082	75,0
ЦН-15-400х1УП	274х114	200	310	3х90	0,13	115,0
ЦН-15-500х1УП	340х140	200	310	3х90	0,32	210,0
ЦН-15-600х1УП	406х166	200	310	3х90	0,43	370,0
ЦН-15-700х1УП	472х192	200	310	3х90	0,58	490,0
ЦН-15-800х1УП	538х218	200	310	3х90	1,03	630,0
ЦН-15-300х2УП	206х184	200	310	3х90	0,2	170,0
ЦН-15-400х2УП	274х242	200	310	3х90	0,31	250,0
ЦН-15-500х2УП	340х294	200	310	3х90	0,5	390,0
ЦН-15-600х2УП	406х346	200	310	3х90	0,6	690,0
ЦН-15-700х2УП	472х398	200	310	3х90	0,83	900,0
ЦН-15-800х2УП	538х450	200	310	3х90	1,15	1160,0
ЦН-15-400х4УП	474х274	200	310	3х90	0,76	500,0
ЦН-15-500х4УП	578х340	200	310	3х90	1,1	770,0
ЦН-15-600х4УП	682х406	200	310	3х90	1,5	1360,0
ЦН-15-700х4УП	786х472	200	310	3х90	2,03	1740,0
ЦН-15-800х4УП	890х538	300	440	4х90	2,61	2280,0
ЦН-15-500х6УП	928х340	200	310	3х90	2,72	1500,0
ЦН-15-600х6УП	1102х406	200	310	3х90	4,45	2400,0
ЦН-15-700х6УП	1276х472	300	440	4х90	6,2	3260,0
ЦН-15-800х6УП	1450х538	300	440	4х90	10,2	4320,0
ЦН-15-500х8УП	1188х340	300	440	4х90	6,2	2260,0

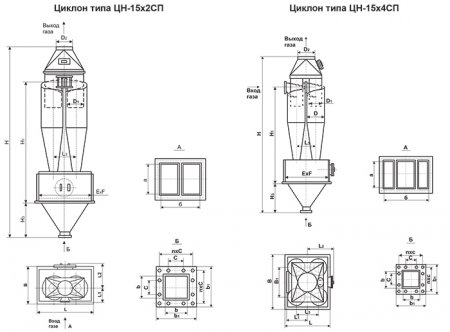

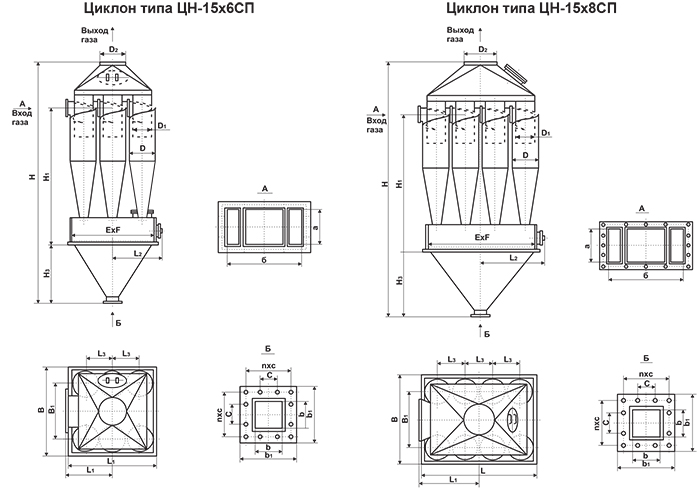

Основные габаритные и присоединительные размеры циклонов со сборником и пирамидальным бункером (мм)

Типоразмер циклона	L	L1	L2	L3	B	B1	H	H1	H3	D	D1	D2	ExF
ЦН-15-300х2СП	795	230	419	320	638	-	2940	1820	460	300	172	245	700х500
ЦН-15-400х2СП	890	290	570	424	724	-	3580	2312	560	400	230	273	800х600
ЦН-15-500х2СП	1225	360	520	524	880	-	4320	2715	760	500	290	377	1100х700
ЦН-15-600х2СП	1336	420	569	624	988	-	4780	3120	860	600	350	426	1200х800
ЦН-15-700х2СП	1555	480	570	724	1020	-	5520	3612	1060	700	410	530	1400х800
ЦН-15-800х2СП	1750	540	621	824	1118	-	6170	4115	1160	800	470	630	1600х900
ЦН-15-400х4СП	1006	510	570	440	1170	656	3700	2312	660	400	230	426	800х1000
ЦН-15-500х4СП	1100	630	652	540	1330	808	4350	2715	860	500	290	530	950х1200
ЦН-15-600х4СП	1335	740	752	640	1605	960	5000	3120	1060	600	350	630	1150х1450
ЦН-15-700х4СП	1490	850	827	740	1855	1112	5740	3512	1260	700	410	720	1300х1700
ЦН-15-800х4СП	1705	960	927	840	2070	1264	6390	4015	1360	800	470	820	1500х1900
ЦН-15-500х6СП	1765	940	-	580	1765	1158	4550	2465	1160	500	290	630	1600х1600
ЦН-15-600х6СП	2075	1100	-	680	2075	1380	5350	2870	1460	600	350	720	1900х1900
ЦН-15-700х6СП	2350	1260	-	780	2350	1602	6040	3262	1610	700	410	820	2200х2200
ЦН-15-800х6СП	2555	1420	-	880	2650	1824	6840	3715	1860	800	470	1020	2400х2500
ЦН-15-500х8СП	2300	1230	-	580	2024	1418	4900	2465	1310	500	290	720	2150х1850
ЦН-15-800х8СП	3468	1860	-	880	3092	2240	7920	3715	2560	800	470	1120	3300х2900

Типоразмер циклона	b	b₁	nxc	ахб	v_p, м³	m, кг
ЦН-15-300х2СП	200	310	3х90	206х184	0,2	170,0
ЦН-15-400х2СП	200	310	3х90	274х242	0,31	250,0
ЦН-15-500х2СП	200	310	3х90	340х294	0,5	390,0
ЦН-15-600х2СП	200	310	3х90	406х346	0,6	690,0
ЦН-15-700х2СП	200	310	3х90	472х398	0,83	890,0
ЦН-15-800х2СП	200	310	3х90	538х450	1,15	1150,0
ЦН-15-400х4СП	200	310	3х90	474х274	0,76	510,0
ЦН-15-500х4СП	200	310	3х90	578х340	1,1	780,0
ЦН-15-600х4СП	200	310	3х90	682х406	1,5	1310,0
ЦН-15-700х4СП	200	310	3х90	786х472	2,03	1700,0
ЦН-15-800х4СП	300	440	4х90	890х538	2,61	2220,0
ЦН-15-500х6СП	200	310	3х90	928х340	2,72	1520,0
ЦН-15-600х6СП	200	310	3х90	1102х406	4,45	2350,0
ЦН-15-700х6СП	300	440	4х90	1276х472	6,2	3100,0
ЦН-15-800х6СП	300	440	4х90	1450х538	10,2	4140,0
ЦН-15-500х8СП	300	440	4х90	1188х340	6,2	2300,0
ЦН-15-800х8СП	300	440	4х90	1856х538	22,35	6150,0

Пример обозначения:

Циклон ЦН-15-500х1УП
             где:    Ц – циклон;
                       Н – конструкция НИИОгаза;
                       15 – угол наклона входного патрубка относительно горизонтали (град.);
                       цифры после тире:
                          первая (здесь 500) – внутренний диаметр цилиндрической части циклона (мм);
                          вторая (после знака умножения) (здесь 1, поскольку не указаны иные) – количество циклонов в группе;
                          У – с камерой очищенного газа в виде «улитки»;
                          С - с камерой очищенного газа в виде сборника;
                          П – пирамидальная форма бункера.
