Вентилятор осевой крышный ВКОПв 30-160
Описание продукции
Крышные вентиляторы устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах и не допуская поступление дыма в эти помещения. Применение данных вентиляторов позволяет упростить вентиляционную систему и освободить рабочее пространство на техническом этаже.
В крышных вентиляторах ВКОПв 30-160 в качестве осевых используются вентиляторы типа ВО 30-160. Входная часть агрегата выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков в вентилятор и обслуживаемое помещение.
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-ой категории размещения. Температура окружающей среды от – 40°С до +45°С (от -10°С до +50°С для тропического исполнения). Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

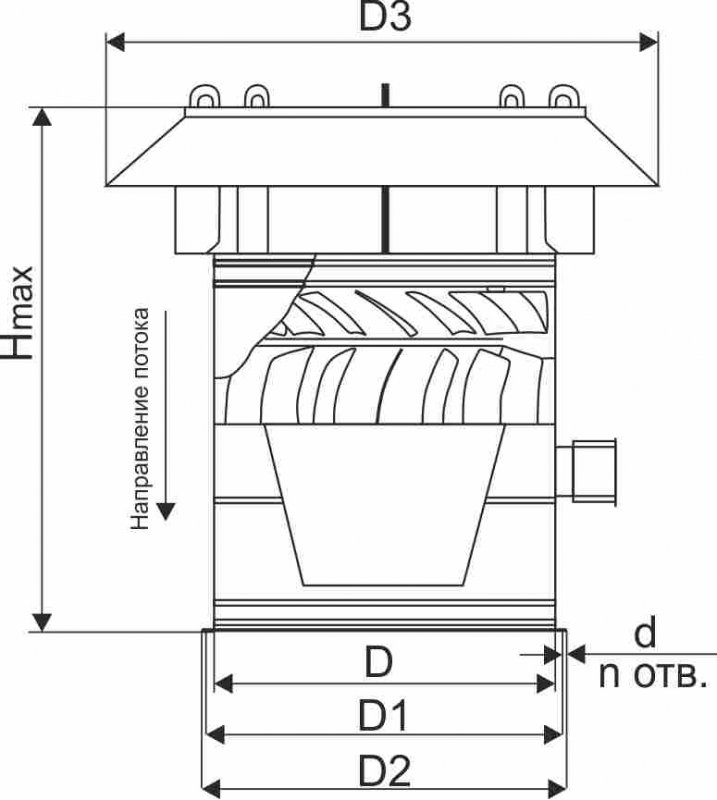

Габаритные и присоединительные размеры (мм)
|
№ вентилятора |
D |
D1 |
D2 |
D3 |
Hmax |
d |
n |
|
6,3 |
630 |
670 |
688 |
1090 |
1020 |
10,5 |
12 |
|
7,1 |
710 |
750 |
768 |
1090 |
1070 |
10,5 |
16 |
|
8 |
800 |
840 |
858 |
1330 |
1290 |
10,5 |
16 |
|
9 |
900 |
960 |
1000 |
1425 |
1484 |
14 |
16 |
|
10 |
1000 |
1070 |
1110 |
1565 |
1475 |
14 |
16 |
|
11,2 |
1120 |
1195 |
1220 |
1720 |
1690 |
14 |
20 |
|
12,5 |
1250 |
1320 |
1350 |
1865 |
1690 |
14 |
20 |
Технические характеристики
| № вентилятора | Номер кривой на графике ВО 30-160 | Угол установки лопаток |
Частота вращения, об/мин |
Мощность, кВт |
| 6,3 | 1 | 18 | 1420 | 1,1 |
| 2 | 26 | 1390 | 2,2 | |
| 3 | 38 | 1390 | 2,2 | |
| 4 | 46 | 1395 | 3 | |
| 7,1 | 1 | 18 | 1390 | 2,2 |
| 2 | 26 | 1395 | 3 | |
| 3 | 38 | 1450 | 5,5 | |
| 4 | 46 | 1455 | 7,5 | |
| 8 | 1 | 18 | 1435 | 4 |
| 2 | 26 | 1450 | 5,5 | |
| 3 | 38 | 1435 | 11 | |
| 4 | 46 | 1435 | 11 | |
| 9 | — | 18 | 950 | 2,2 |
| — | 26 | 960 | 3 | |
| — | 38 | 950 | 5,5 | |
| — | 46 | 960 | 7,5 | |
| — | 18 | 1455 | 7,5 | |
| — | 26 | 1435 | 11 | |
| — | 38 | 1460 | 15 | |
| — | 46 | 1460 | 22 | |
| 10 | 1 | 18 | 960 | 4 |
| 2 | 26 | 950 | 5,5 | |
| 3 | 38 | 960 | 7,5 | |
| 4 | 46 | 970 | 11 | |
| 5 | 18 | 1435 | 11 | |
| 6 | 26 | 1460 | 18,5 | |
| 7 | 38 | 1460 | 30 | |
| 11,2 | — | 18 | 950 | 5,5 |
| — | 26 | 970 | 11 | |
| — | 38 | 970 | 15 | |
| — | 46 | 970 | 18,5 | |
| 12,5 | 1 | 18 | 970 | 11 |
| 2 | 26 | 970 | 15 | |
| 3 | 38 | 970 | 22 | |
| 4 | 46 | 973 | 37 |

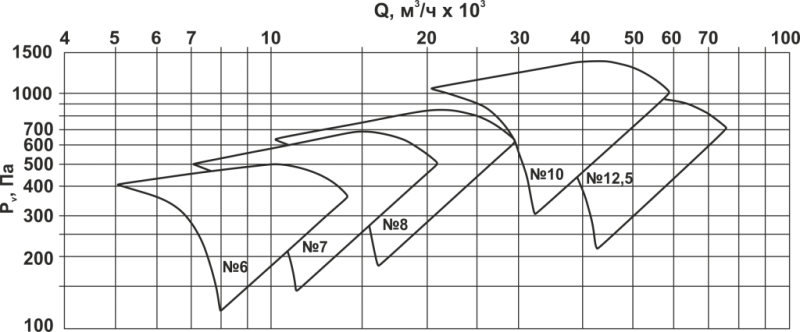

Область аэродинамических параметров

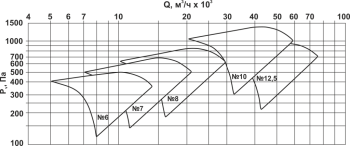

Аэродинамические характеристики

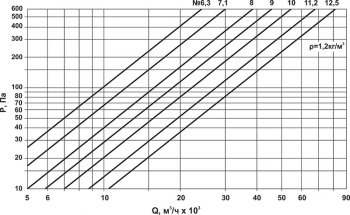

Технические характеристики вентиляторов ВКОПв следует получать из индивидуальных характеристик соответствующих осевых вентиляторов ВО 30-160 с уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Потери давления во входной шахте для вентиляторов разных типоразмеров приведены на графике.
Аэродинамические характеристики вентиляторов ВО 30-160
| ВО 30-160-6,3 |
ВО 30-160-7,1 |
 |
 |
| ВО 30-160-8 |
ВО 30-160-10 |
 |
 |
| ВО 30-160-12,5 | |
 |
