Вентиляторы крышные дымоудаления с выходом потока воздуха вверх серии ВКРФ-Т-ДУ
Описание продукции
- Корпус из оцинкованной стали
- Лопатки вентилятора, загнутые назад
- Трехфазный асинхронный двигатель серии АИР
- Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
- Класс защиты электродвигателя IP 54
- Возможны исполнения по теплостойкости 400°С и 600°С
- Климатическое исполнение У (от -45°С до +40°С)
- Возможно изготовление вентиляторов ВКРФ-ТДУ в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:
- рабочее колесо РН (производство ООО «РВЗ»);
- рабочее колесо РЦ (производство ООО «РВЗ»/производство «Ziehl-Abegg»)
Крышные радиальные вентиляторы дымоудаления с выбросом вверх ВКРФ-ТДУ представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад, устанавливаемые на кровлях зданий и сооружений на монтажные стаканы типа СМДУ.
Основные отличия колес РН и РЦ в повышенном КПД и улучшенных акустических характеристиках.

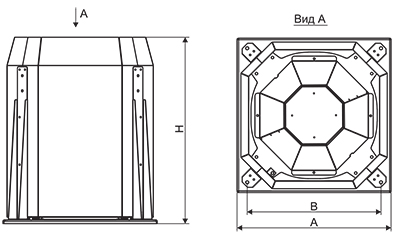

Габаритные и присоединительные размеры (мм)
|
Номер вентилятора |
Комплектация колесом |
A |
B |
H |
|
3,55 |
РЦ |
556 |
480 |
640 |
|
РН |
||||
|
4,0 |
РЦ |
610 |
530 |
740 |
|
РН |
||||
|
4,5 |
РЦ |
656 |
580 |
800 |
|
5,0 |
РЦ |
706 |
630 |
800 |
|
РН |
||||
|
5,6 |
РЦ |
766 |
690 |
915 |
|
6,3 |
РЦ |
831 |
755 |
975 |
|
РН |
||||
|
7,1 |
РЦ |
919 |
840 |
1100 |
|
8,0 |
РЦ |
1242 |
1149 |
1325 |
|
РН |
||||
|
9,0 |
РЦ |
1343 |
1250 |
1550 |
|
10,0 |
РЦ |
1482 |
1389 |
1610 |
|
РН |
||||
|
11,2 |
РЦ |
1615 |
1522 |
2045 |
|
12,5 |
РЦ |
1615 |
1522 |
2045 |
|
РН |
Технические характеристики
|
№ вентилятора |
Комплектация колесом |
Напряжение/ частота, В/50Гц |
Частота вращения, об/мин |
Тип электро-двигателя |
Мощность двигателя, кВт |
Ток, А |
Масса, кг |
|
3,55 |
РН |
220-380 |
1500 |
АИР63В4 |
0,37 |
1,2 |
55 |
|
РЦ |
220-380 |
1500 |
АИР71В4 |
0,75 |
2,18 |
63 |
|
|
РН |
220-380 |
3000 |
АИР80В2 |
2,2 |
4,9 |
65 |
|
|
РЦ |
220-380 |
3000 |
АИР80В2 |
2,2 |
4,9 |
67 |
|
|
4,0 |
РН |
220-380 |
1000 |
АИР71В6 |
0,55 |
1,81 |
77 |
|
РЦ |
220-380 |
1500 |
АИР71А4 |
0,55 |
1,65 |
79 |
|
|
РН |
220-380 |
1500 |
АИР80А4 |
1,1 |
2,85 |
91 |
|
|
РЦ |
220-380 |
3000 |
АИР100S2 |
4 |
8,35 |
91 |
|
|
РН |
220-380 |
3000 |
АИР112М2 |
7,5 |
15,35 |
121 |
|
|
4,5 |
РЦ |
220-380 |
1000 |
АИР80А6 |
0,75 |
2,4 |
95 |
|
РЦ |
220-380 |
1500 |
АИР80А4 |
1,1 |
2,9 |
95 |
|
|
РЦ |
220-380 |
3000 |
АИР112М2 |
7,5 |
15,35 |
135 |
|
|
5,0 |
РЦ |
220-380 |
1000 |
АИР71В6 |
0,55 |
1,81 |
102 |
|
РН |
220-380 |
1000 |
АИР80А6 |
0,75 |
2,4 |
95 |
|
|
РЦ |
220-380 |
1500 |
АИР80В4 |
1,5 |
3,8 |
108 |
|
|
РН |
220-380 |
1500 |
АИР100S4 |
3.0 |
6,9 |
102 |
|
|
5,6 |
РЦ |
220-380 |
1000 |
АИР80В6 |
1,1 |
3,4 |
134 |
|
РЦ |
220-380 |
1500 |
АИР90L4 |
2,2 |
5,39 |
135 |
|
|
6,3 |
РЦ |
220-380 |
1000 |
АИР90L6 |
1,5 |
4,2 |
159 |
|
РН |
220-380 |
1000 |
АИР112МА6 |
3 |
7,7 |
162 |
|
|
РН |
380-660 |
1500 |
АИР132S4 |
7,5 |
15.75 |
185 |
|
|
РЦ |
380-660 |
1500 |
АИР112М4 |
5,5 |
11,7 |
205 |
|
|
7,1 |
РЦ |
220-380 |
1000 |
АИР112МА6 |
3 |
7,7 |
225 |
|
РЦ |
380-660 |
1500 |
АИР132S4 |
7,5 |
15,75 |
248 |
|
|
8,0 |
РЦ |
380-660 |
1000 |
АИР132S6 |
5,5 |
13,02 |
397 |
|
РН |
380-660 |
1000 |
АИР132М6 |
7,5 |
17,5 |
370 |
|
|
РЦ |
380-660 |
1500 |
АИР160S4 |
15 |
31,1 |
395 |
|
|
РН |
380-660 |
1500 |
АИР180S4 |
22 |
43,2 |
469 |
|
|
9 |
РЦ |
380-660 |
750 |
АИР132S8 |
4 |
10,6 |
471 |
|
РЦ |
380-660 |
1000 |
АИР132М6 |
7,5 |
17,5 |
462 |
|
|
РЦ |
380-660 |
1500 |
АИР180М4 |
30 |
58,6 |
591 |
|
|
10 |
РЦ |
380-660 |
750 |
АИР160S8 |
7,5 |
18,75 |
630 |
|
РН |
380-660 |
750 |
АИР160М8 |
11 |
26,5 |
593 |
|
|
РЦ |
380-660 |
1000 |
АИР160М6 |
15 |
32,6 |
660 |
|
|
РН |
380-660 |
1000 |
АИР200L6 |
30 |
60 |
668 |
|
|
11,2 |
РЦ |
380-660 |
750 |
АИР160М8 |
11 |
26,5 |
779 |
|
РЦ |
380-660 |
1000 |
АИР200L6 |
30 |
60 |
854 |
|
|
12,5 |
РЦ |
380-660 |
750 |
АИР180М8 |
15 |
35,66 |
866 |
|
РН |
380-660 |
750 |
АИР200L8 |
22 |
49 |
769 |
|
|
РЦ |
380-660 |
1000 |
АИР225М6 |
37 |
72 |
1054 |

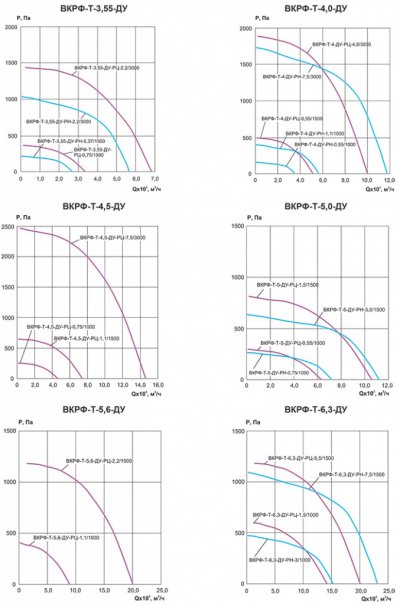

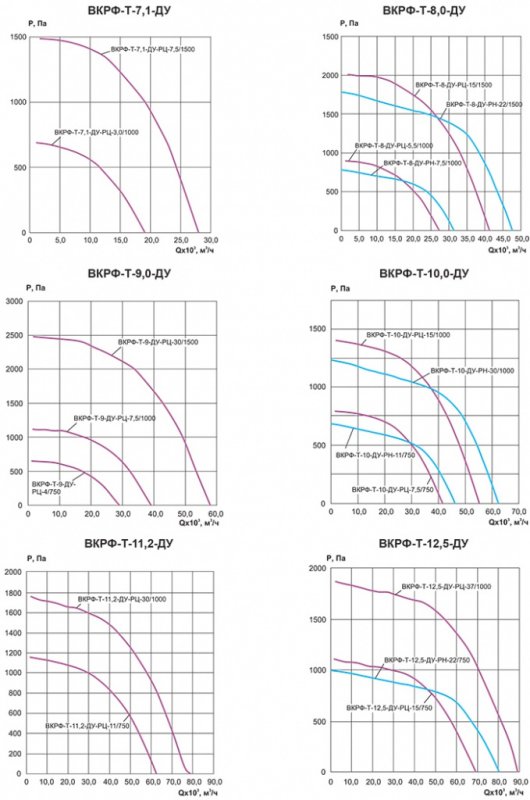

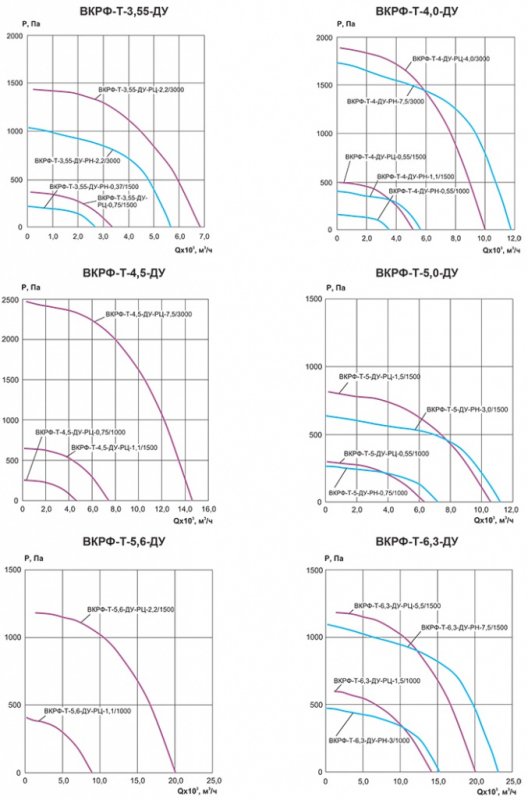

Аэродинамические характеристики

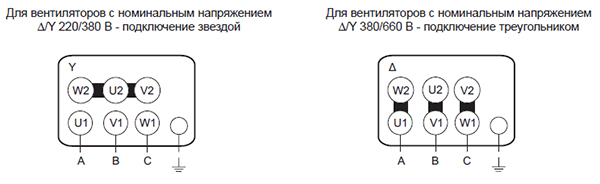

Электрическая схема подключения вентилятора в сеть 380 В
Пример обозначения:
Вентилятор крышный дымоудаления ВКРФ-Т-8-ДУ400-РЦ-5,5/1000/380-660
где: ВКРФ-Т...ДУ – серия крышного вентилятора дымоудаления
с выходом потока воздуха вверх;
8 - номер вентилятора (от 3,55 до 12,5);
ДУ(400) - исполнение вентилятора дымоудаления с
теплостойкостью 400°С (ДУ(600) - исполнение вентилятора
дымоудаления с теплостойкостью 600°С).
РЦ – комплектация рабочим колесом (РН, РЦ);
5,5 - мощность двигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин.;
380-660 – напряжение питания электродвигателя, В
(220-380 В для мощности от 0,37 до 7,5 кВт;
380-660 В для мощности от 11 до 37 кВт).
