Вентиляторы крышные подпора воздуха серии ВОП

Описание продукции

  • Корпус вентилятора выполнен из углеродистой стали
  • Конструкция вентилятора строится на базе ВО 06-300 или ВО 25-188
  • Защита от попадания осадков
  • Климатическое исполнение У
  • Категория размещения 1 по ГОСТ 15150
  • Температура перемещаемых сред от -40°C до +45°C

Вентилятор крышный подпора воздуха серии ВОП предназначен для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей. Устанавливаются на кровле зданий на стаканы монтажные типа СМ.

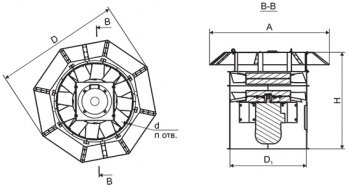

Габаритные и присоединительные размеры

 Модель

D

D1

D2

H

d

n

Конструкция ВОП-06-300

ВОП-06-300-4,0 0,25/1500

405

434

630

541

7

8

ВОП-06-300-4,0 0,75/3000

405

434

630

565

7

8

ВОП-06-300-5,0 0,55/1500

505

534

800

565

7

16

ВОП-06-300-6,3 0,75/1000

636

665

1000

610

7

16

ВОП-06-300-6,3 1,1/1500

636

665

1000

610

7

16

ВОП-06-300-8,0 0,75/1000

800

829

1250

610

9

16

ВОП-06-300-8,0 3,0/1500

800

829

1250

708

9

16

ВОП-06-300-10,0 3,0/1000

1000

1030

1500

745

9

16

ВОП-06-300-12,5 4,0/750

1250

1280

1750

780

9

16

ВОП-06-300-12,5 7,5/1000

1250

1280

1750

820

9

16

Конструкция ВОП-25-188

   ВОП-25-188-8,0/30 4,0/1500

800

829

1250

695

9

16

   ВОП-25-188-8,0/30-5НА 5,5/1500

800

829

1250

893

9

16

   ВОП-25-188-8,0/35 5,5/1500

800

829

1250

745

9

16

   ВОП-25-188-8,0/35-10НА 11,0/1500

800

829

1250

968

9

16

   ВОП-25-188-8,0/35-5НА 7,5/1500

800

829

1250

928

9

16

   ВОП-25-188-9,0/30 7,5/1500

909

943

1350

780

9

16

   ВОП-25-188-9,0/30-5НА 7,5/1500

909

943

1350

928

9

16

   ВОП-25-188-9,0/35 7,5/1500

909

943

1350

780

9

16

   ВОП-25-188-9,0/35-10НА 11,0/1500

909

943

1350

968

9

16

   ВОП-25-188-9,0/35-5НА 11,0/1500

909

943

1350

968

9

16

   ВОП-25-188-10,0/30 11,0/1500

1000

1030

1500

820

9

16

   ВОП-25-188-10,0/30-5НА 11,0/1500

1000

1030

1500

968

9

16

   ВОП-25-188-10,0/35 15,0/1500

1000

1030

1500

925

9

16

   ВОП-25-188-10,0/35-10НА 18,5/1500

1000

1030

1500

1118

9

16

   ВОП-25-188-10,0/35-5НА 15,0/1500

1000

1030

1500

1073

9

16

   ВОП-25-188-11,2/30 5,5/1000

1134

1174

1650

780

9

16

   ВОП-25-188-11,2/30-5НА 5,5/1000

1134

1174

1650

928

9

16

   ВОП-25-188-11,2/35 7,5/1000

1134

1174

1650

820

9

16

   ВОП-25-188-11,2/35-10НА 7,5/1000

1134

1174

1650

968

9

16

   ВОП-25-188-11,2/35-5НА 7,5/1000

1134

1174

1650

968

9

16

   ВОП-25-188-12,5/30 11,0/1000

1250

1280

1750

925

9

16

   ВОП-25-188-12,5/30-5НА 11,0/1000

1250

1280

1750

1110

9

16

   ВОП-25-188-12,5/35 15,0/1000

1250

1280

1750

970

9

16

   ВОП-25-188-12,5/35-10НА 15,0/1000

1250

1280

1750

1155

9

16

   ВОП-25-188-12,5/35-5НА 15,0/1000

1250

1280

1750

1155

9

16

Технические характеристики вентиляторов серии ВОП-06-300

№

вентилятора

Номер модификации и кривой

Напряжение/

частота, В/50Гц

Тип

электродвигателя

Мощность, кВт

Частота

вращения,

об/мин

Ток ,А

4,0

1

380

АИР63А4

0,25

1500

0,89

2

АИР71А2

0,75

3000

1,84

5,0

1

АИР71А4

0,55

1500

1,65

6,3

1

АИР80А6

0,75

1000

2,4

2

АИР80А4

1,1

1500

2,9

8,0

1

АИР80А6

0,75

1000

2,4

2

АИР100S4

3,0

1500

6,9

10,0

1

АИР112МА6

3,0

1000

7,7

12,5

1

АИР132S8

4,0

750

10,6

2

АИР132М6

7,5

1000

17,5

Технические характеристики вентиляторов серии ВОП-25-188

№

вентилятора

Номер модификации и кривой

Напряжение/

частота, В/50Гц

Угол установки лопаток

Тип

электродвигателя

Мощность,

кВт

Частота

вращения,

об/мин

Ток, А

колеса

НА

8,0

1

380

35

10

АИР132М4

11,0

1500

23,2

2

35

5

AИР132S4

7,5

15,75

3

35

-

AИР112M4

5,5

11,7

4

30

5

AИР112M4

5,5*

11,7

5

30

-

AИР100L4

4,0

8,95

9,0

1

35

10

AИР132M4

11,0

1500

23,2

2

35

5

AИР132M4

11,0

23,2

3

35

-

AИР132S4

7,5*

15,75

4

30

5

AИР132S4

7,5

15,75

5

30

-

AИР132S4

7,5

15,75

10,0

1

35

10

АИР160М4

18,5

1500

37,7

2

35

5

АИР160S4

15,0

31,1

3

35

-

АИР160S4

15,0

31,1

4

30

5

AИР132M4

11,0

23,2

5

30

-

AИР132M4

11,0

23,2

11,2

1

35

10

AИР132M6

7,5*

1000

17,5

2

35

5

AИР132M6

7,5

17,5

3

35

-

AИР132M6

7,5

17,5

4

30

5

AИР132S6

5,5*

13,02

5

30

-

AИР132S6

5,5

13,02

12,5

1

35

10

АИР160M6

15,0

1000

32,6

2

35

5

АИР160M6

15,0

32,6

3

35

-

АИР160M6

15,0

32,6

4

30

5

АИР160S6

11,0

24,75

5

30

-

АИР160S6

11,0

24,75

* Двигатель выбран без запаса мощности. Возможны временные перегрузки двигателя, что необходимо учитывать при разработке автоматики.

Варианты исполнений: 1; 2; 4 – с направляющим аппаратом; 3; 5 – без направляющего аппарата.

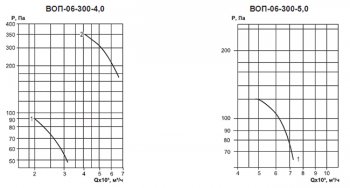

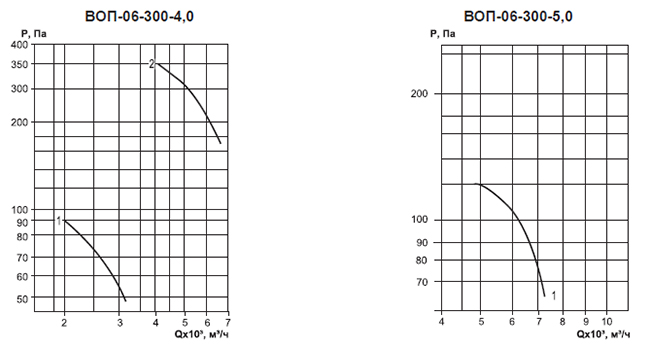

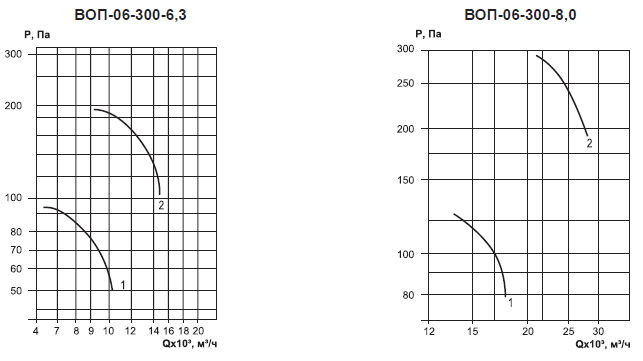

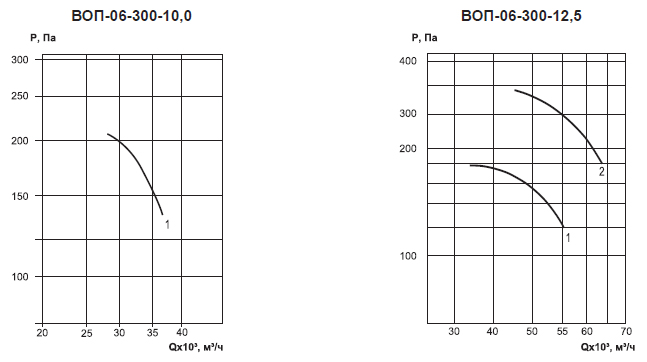

Аэродинамические характеристики крышных вентиляторов серии ВОП-06-300

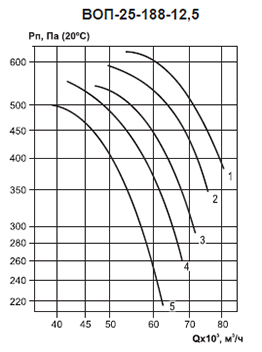

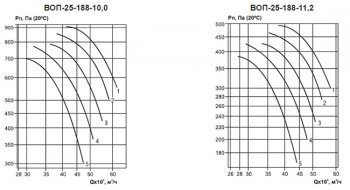

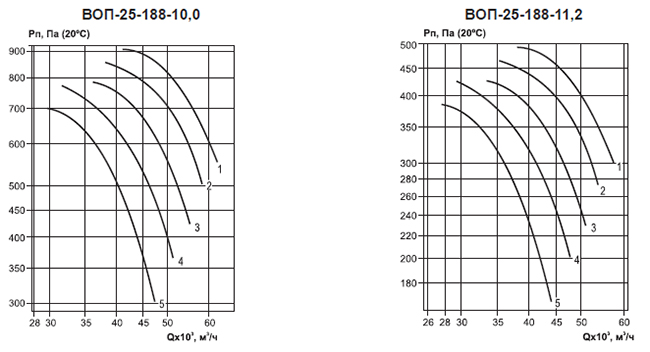

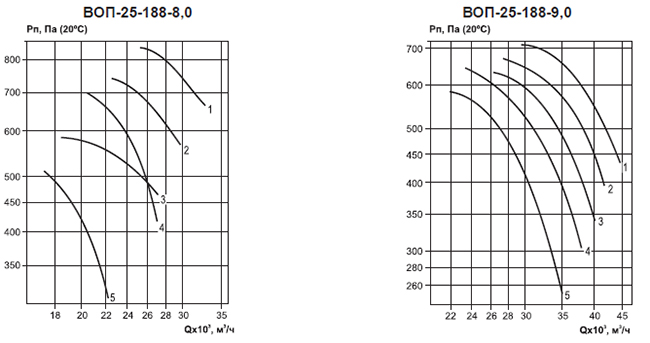

Аэродинамические характеристики крышных вентиляторов серии ВОП-25-188

Акустические характеристики крышных вентиляторов серии ВОП-06-300

№ вентилятора

Частота

вращения,

об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий,

дБа

63

125

250

500

1000

2000

4000

8000

4,0

1500

73

80

78

78

74

68

61

55

84

5,0

1500

84

85

85

84

81

75

67

60

90

6,3

1000

67

69

70

71

67

62

52

47

72

1500

91

92

94

94

90

84

77

70

99

8,0

1000

91

93

94

95

91

86

76

71

100

1500

100

102

103

104

100

95

85

80

109

10,0

1000

99

101

102

103

99

94

84

79

108

12,5

750

92

94

98

100

97

91

83

74

101

1000

100

102

103

104

100

95

85

80

109

Акустические характеристики крышных вентиляторов серии ВОП-25-188

№ вентилятора

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий, дБа

63

125

250

500

1000

2000

4000

8000

8,0

92

97

105

105

103

96

90

83

107

9,0

97

102

110

110

108

101

95

88

111

10,0

100

105

113

113

111

104

98

91

114

11,2

94

99

107

107

105

98

92

85

108

12,5

98

103

111

111

109

102

96

89

112

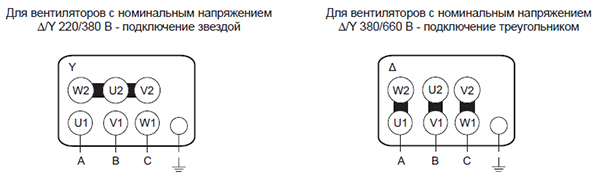

Электрическая схема подключения вентилятора в сеть 380 В
