Вентиляторы крышные серии ВКРФ-М
Описание продукции
Корпус крышного вентилятора из оцинкованной стали.
- Лопатки вентилятора, загнутые назад
- Трехфазный или однофазный двигатель с внешним ротором
- 1-я категория размещения по ГОСТ 15150-90
- Класс защиты электродвигателя IP 54
- Низкий уровень шума
- Климатическое исполнение У (от -40°С до +45°С)
- Температуры перемещаемых сред от - 40°С до +45°С
- Возможно изготовление вентиляторов ВКРФ-М в четырех комплектациях, в зависимости от требуемых аэродинамических характеристик:
- рабочее колесо GH (производство Китай);
- рабочее колесо РН (производство ООО «РВЗ»);
- рабочее колесо РЦ (производство ООО «РВЗ»/производство «Ziehl-Abegg»);
- рабочее колесо RP (производство Германия).
Крышные вентиляторы ВКРФ-М представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками, загнутыми назад, устанавливаемые на кровлях зданий и сооружений на монтажные стаканы типа СМ.

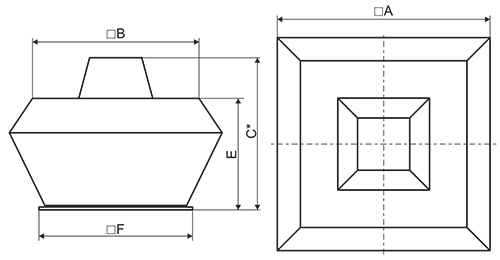

Габаритные и присоединительные размеры (мм)
| Номер вентилятора | A | B | C* | E | F |
| 22 | 432 | 392 | 417 | 258 | 430 |
| 31 | 581 | 481 | 514 | 351 | 520 |
| 35 | 642 | 532 | 537 | 386 | 560 |
| 40 | 721 | 596 | 588 | 432 | 610 |
| 45 | 798 | 660 | 647 | 476 | 660 |
| 50 | 879 | 648 | 680 | 525 | 710 |
| 56 | 969 | 800 | 777 | 573 | 770 |
| 63 | 1071 | 790 | 817 | 633 | 835 |
| 71 | 1092 | 1273 | 928 | 672 | 920 |
| 80 | 1594 | 1257 | 1115 | 780 | 1246 |
| 90 | 1753 | 1416 | 1299 | 839 | 1347 |
| 100 | 1955 | 1575 | 1284 | 936 | 1486 |
| 112 | 2242 | 1755 | 1602 | 1173 | 1619 |
| 125 | 2528 | 1843 | 1895 | 1612 | 1619 |
* Размер «С» при комплектации колесами РН и РЦ.
Технические характеристики
|
Модель |
Напряжение, В |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Регулятор скорости |
Общий, дБа |
Схема подключения |
|
ВКРФ-М-22-GH |
220 |
0,15 |
0,7 |
3000 |
СРМ 500 |
72 |
Схема №3 |
|
ВКРФ-М-22-РЦ |
220 |
0,25 |
1,7 |
3000 |
СРМ 800 |
75 |
Схема №11 |
|
ВКРФ-М-22-RP |
220 |
0,085 |
0,38 |
3000 |
СРМ 500 |
73 |
Схема №3 |
|
ВКРФ-М-31-GH |
220 |
0,14 |
0,68 |
1500 |
СРМ 500 |
61 |
Схема №3 |
|
ВКРФ-М-31-РН |
220 |
0,25 |
2 |
1500 |
СРМ 800 |
74 |
Схема №11 |
|
ВКРФ-М-31-РЦ |
220 |
0,25 |
2 |
1500 |
СРМ 800 |
67 |
Схема №11 |
|
ВКРФ-М-31-RP |
220 |
0,12 |
0,54 |
1500 |
СРМ 500 |
59 |
Схема №3 |
|
ВКРФ-М-31-GH |
380 |
0,15 |
0,39 |
1500 |
ATV 212H075N4 |
62 |
Схема №2 |
|
ВКРФ-М-31-РН |
220-380 |
0,25 |
0,89 |
1500 |
ATV212H075N4 |
74 |
Схема №5 |
|
ВКРФ-М-31-РЦ |
220-380 |
0,25 |
0,89 |
1500 |
ATV212H075N4 |
67 |
Схема №5 |
|
ВКРФ-М-31-RP |
380 |
0,11 |
0,32 |
1500 |
ATV 212H075N4 |
60 |
Схема №8 |
|
ВКРФ-М-35-GH |
220 |
0,22 |
1 |
1500 |
СРМ 500 |
64 |
Схема №3 |
|
ВКРФ-М-35-РЦ |
220 |
0,37 |
2,7 |
1500 |
СРМ 800 |
70 |
Схема №11 |
|
ВКРФ-М-35-RP |
220 |
0,18 |
0,8 |
1500 |
СРМ 500 |
66 |
Схема №3 |
|
ВКРФ-М-35-GH |
380 |
0,22 |
0,47 |
1500 |
ATV 212H075N4 |
65 |
Схема №2 |
|
ВКРФ-М-35-РЦ |
220-380 |
0,37 |
1,2 |
1500 |
ATV 212H075N4 |
70 |
Схема №5 |
|
ВКРФ-М-35-RP |
380 |
0,17 |
0,52 |
1500 |
ATV 212H075N4 |
65 |
Схема №9 |
|
ВКРФ-М-40-GH |
220 |
0,56 |
2,46 |
1500 |
СРМ 800 |
66 |
Схема №3 |
|
ВКРФ-М-40-РН |
220 |
0,75 |
4,7 |
1500 |
Трансформаторный регулятор |
82 |
Схема №11 |
|
ВКРФ-М-40-РЦ |
220 |
0,75 |
4,7 |
1500 |
Трансформаторный регулятор |
72 |
Схема №11 |
|
ВКРФ-М-40-RP |
220 |
0,117 |
0,52 |
1000 |
СРМ 500 |
62 |
Схема №3 |
|
ВКРФ-М-40-GH |
380 |
0,54 |
1 |
1500 |
ATV 212H075N4 |
66 |
Схема №7 |
|
ВКРФ-М-40-РН |
380 |
0,75 |
2,18 |
1500 |
ATV212H075N4 |
82 |
Схема №5 |
|
ВКРФ-М-40-РЦ |
380 |
0,75 |
2,18 |
1500 |
ATV212H075N4 |
72 |
Схема №5 |
|
ВКРФ-М-40-RP |
380 |
0,515 |
1,19 |
1500 |
ATV 212H075N4 |
71 |
Схема №10 |
|
ВКРФ-М-45-GH |
220 |
0,83 |
4,1 |
1500 |
СРМ 1000 |
74 |
Схема №4 |
|
ВКРФ-М-45-РЦ |
220 |
1,1 |
6,3 |
1500 |
Трансформаторный регулятор |
78 |
Схема №11 |
|
ВКРФ-М-45-RP |
220 |
0,69 |
3,1 |
1500 |
СРМ 800 |
69 |
Схема №4 |
|
ВКРФ-М-45-GH |
380 |
0,81 |
1,36 |
1500 |
ATV 212HU15N4 |
74 |
Схема №1 |
|
ВКРФ-М-45-РЦ |
220-380 |
1,1 |
2,9 |
1500 |
ATV 212HU15N4 |
78 |
Схема №5 |
|
ВКРФ-М-45-RP |
380 |
0,71 |
1,45 |
1500 |
ATV 212H075N4 |
77 |
Схема №9 |
|
ВКРФ-М-50-GH |
220 |
1,55 |
6,8 |
1500 |
Трансформаторный регулятор |
77 |
Схема №4 |
|
ВКРФ-М-50-РЦ |
220 |
1,5 |
8,5 |
1500 |
Трансформаторный регулятор |
83 |
Схема №11 |
|
ВКРФ-М-50-GH |
380 |
0,65 |
1,45 |
1000 |
ATV 212H075N4 |
65 |
Схема №1 |
|
ВКРФ-М-50-GH |
380 |
1,56 |
2,9 |
1500 |
ATV 212HU22N4 |
77 |
Схема №7 |
|
ВКРФ-М-50-РН |
220-380 |
0,75 |
2,4 |
1000 |
ATV212HU15N4 |
78 |
Схема №5 |
|
ВКРФ-М-50-РН |
220-380 |
2,2 |
5,39 |
1500 |
ATV212HU30N4 |
89 |
Схема №5 |
|
ВКРФ-М-50-РН |
220-380 |
3 |
6,9 |
1500 |
ATV212HU30N4 |
89 |
Схема №5 |
|
ВКРФ-М-50-РЦ |
220-380 |
0,75 |
2,4 |
1000 |
ATV212HU15N4 |
72 |
Схема №5 |
|
ВКРФ-М-50-РЦ |
220-380 |
2,2 |
5,39 |
1500 |
ATV212HU30N4 |
83 |
Схема №5 |
|
ВКРФ-М-50-RP |
380 |
0,48 |
1,1 |
1000 |
ATV 212H075N4 |
65 |
Схема №9 |
|
ВКРФ-М-50-RP |
380 |
1,52 |
2,91 |
1500 |
ATV212HU22N4 |
73 |
Схема №9 |
|
ВКРФ-М-56-GH |
380 |
0,78 |
1,55 |
1000 |
ATV 212HU15N4 |
69 |
Схема №1 |
|
ВКРФ-М-56-GH |
380 |
2,2 |
3,7 |
1500 |
ATV 212HU22N4 |
79 |
Схема №1 |
|
ВКРФ-М-56-РЦ |
220-380 |
1,1 |
3,4 |
1000 |
ATV212HU15N4 |
73 |
Схема №5 |
|
ВКРФ-М-56-РЦ |
220-380 |
3 |
6,9 |
1500 |
ATV212HU30N4 |
85 |
Схема №5 |
|
ВКРФ-М-56-RP |
380 |
0,78 |
1,7 |
1000 |
ATV212HU15N4 |
69 |
Схема №9 |
|
ВКРФ-М-56-RP |
380 |
1,95 |
3,98 |
1500 |
ATV212HU22N4 |
78 |
Схема №9 |
|
ВКРФ-М-63-GH |
380 |
1,2 |
2,7 |
1000 |
ATV 212HU15N4 |
76 |
Схема №1 |
|
ВКРФ-М-63-РН |
220-380 |
3 |
7,7 |
1000 |
ATV212HU40N4 |
86 |
Схема №5 |
|
ВКРФ-М-63-РЦ |
220-380 |
2,2 |
5,65 |
1000 |
ATV212HU30N4 |
78 |
Схема №5 |
|
ВКРФ-М-63-RP |
380 |
1,31 |
2,8 |
1000 |
ATV212HU15N4 |
73 |
Схема №9 |
|
ВКРФ-М-71-РЦ |
220-380 |
1,5 |
4,45 |
750 |
ATV212HU22N4 |
68 |
Схема №5 |
|
ВКРФ-М-71-РЦ |
220-380 |
3 |
7,7 |
1000 |
ATV212HU40N4 |
75 |
Схема №5 |
|
ВКРФ-М-71-РЦ |
380-660 |
7,5 |
15,75 |
1500 |
ATV212HU75N4 |
86 |
Схема №6 |
|
ВКРФ-М-80-РЦ |
220-380 |
2,2 |
6,12 |
750 |
ATV212HU30N4 |
76 |
Схема №5 |
|
ВКРФ-М-80-РН |
220-380 |
3 |
8,29 |
750 |
ATV212HU40N4 |
78 |
Схема №5 |
|
ВКРФ-М-80-РЦ |
380-660 |
5,5 |
13,02 |
1000 |
ATV212HU75N4 |
80 |
Схема №6 |
|
ВКРФ-М-80-РН |
380-660 |
7,5 |
17,5 |
1000 |
ATV212HD11N4 |
96 |
Схема №6 |
|
ВКРФ-М-80-РЦ |
380-660 |
15 |
31,1 |
1500 |
ATV212HD18N4 |
91 |
Схема №6 |
|
ВКРФ-М-80-РН |
380-660 |
22 |
44,31 |
1500 |
ATV 212HD30N4 |
98 |
Схема №6 |
|
ВКРФ-М-90-РЦ |
380-660 |
4 |
10,6 |
750 |
ATV212HU55N4 |
80 |
Схема №6 |
|
ВКРФ-М-90-РЦ |
380-660 |
7,5 |
17,5 |
1000 |
ATV212HD11N4 |
85 |
Схема №6 |
|
ВКРФ-М-90-РЦ |
380-660 |
30 |
58,6 |
1500 |
ATV212HD37N4 |
98 |
Схема №6 |
|
ВКРФ-М-100-РЦ |
380-660 |
7,5 |
18,75 |
750 |
ATV212HD11N4 |
82 |
Схема №6 |
|
ВКРФ-М-100-РН |
380-660 |
11 |
26,5 |
750 |
ATV212HD15N4 |
90 |
Схема №6 |
|
ВКРФ-М-100-РЦ |
380-660 |
15 |
32,6 |
1000 |
ATV212HD18N4 |
88 |
Схема №6 |
|
ВКРФ-М-100-РН |
380-660 |
22 |
45,1 |
1000 |
ATV212HD30N4 |
99 |
Схема №6 |
|
ВКРФ-М-112-РЦ |
380-660 |
11 |
26,5 |
750 |
ATV212HD15N4 |
70 |
Схема №6 |
|
ВКРФ-М-112-РЦ |
380-660 |
30 |
60 |
1000 |
ATV212HD37N4 |
76 |
Схема №6 |
|
ВКРФ-М-125-РЦ |
380-660 |
15 |
35,66 |
750 |
ATV212HD18N4 |
76 |
Схема №6 |
|
ВКРФ-М-125-РН |
380-660 |
22 |
49,5 |
750 |
ATV 212HD30N4 |
71 |
Схема №6 |
|
ВКРФ-М-125-РЦ |
380-660 |
37 |
72 |
1000 |
ATV212HD37N4 |
80 |
Схема №6 |

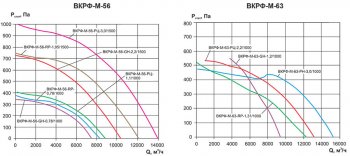

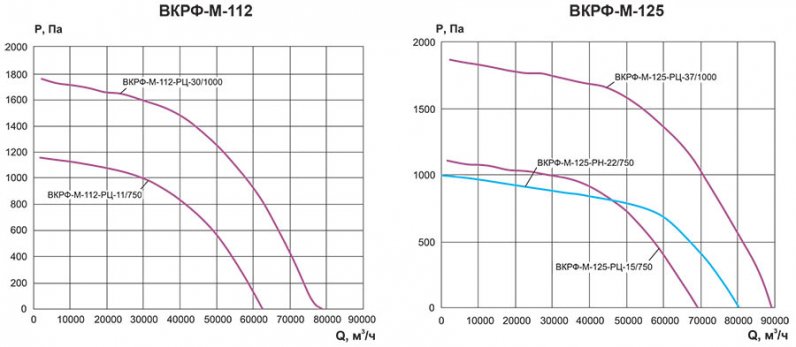

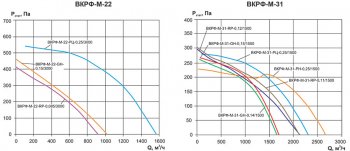

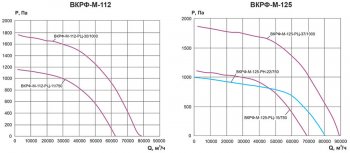

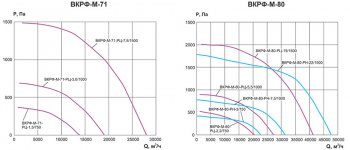

Аэродинамические характеристики
* У вентиляторов с размерами колес до 63 включительно - на аэродинамических характеристиках указано статическое давление (Па), у вентиляторов с колесом свыше 63 - полное давление (Па).

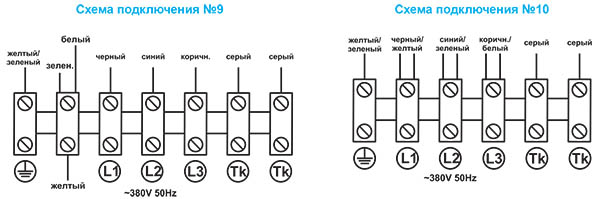

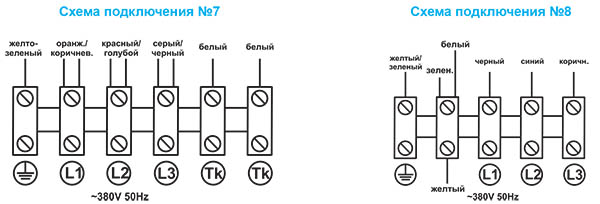

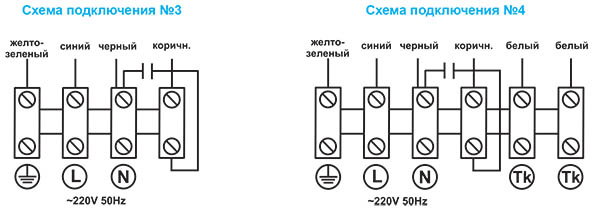

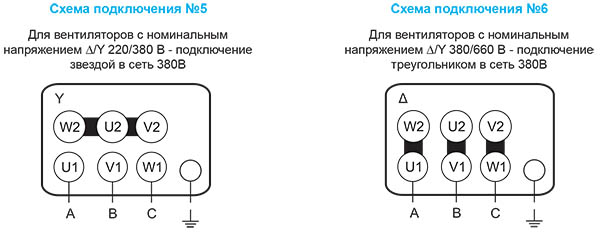

Электрические схемы подключения
