Вентиляторы низкого давления дымоудаления ВР 80-75 ДУ (ВР 86-77 ДУ)

Описание продукции

Особенности вентиляторов ВР 80-75

Вентилятор низкого давления.
Лопатки, загнутые назад.

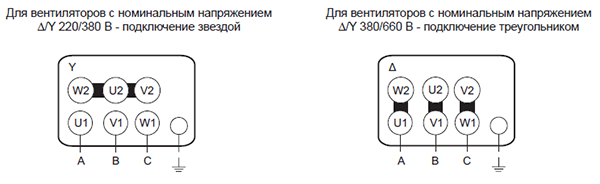

Трехфазный асинхронный двигатель (380 В) с повышенным запасом надежности при высоких температурах.
Рама вентилятора дымоудаления из оцинкованной стали (№4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
Конструктивная схема 1 по ГОСТ 5976-90.
Класс защиты двигателя IP54.

Пуск и остановку вентилятора производить только с помощью пускозащитной аппаратуры!

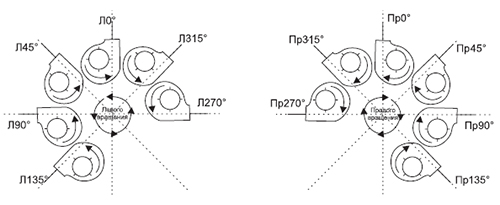

Для удобства эксплуатации радиальные вентиляторы производят с различными положениями корпуса, как показано на схемах:

Вентилятор правого вращения — вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.

Вентилятор левого вращения — вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.

Запрещается самостоятельно изменять положение корпуса вентилятора, а также вносить любые изменения в констр

укцию вентиляторов! Необходимое положение корпуса выбирается при заказе вентилятора!
При несоблюдении данных требований вентилятор снимается с гарантийного обслуживания!

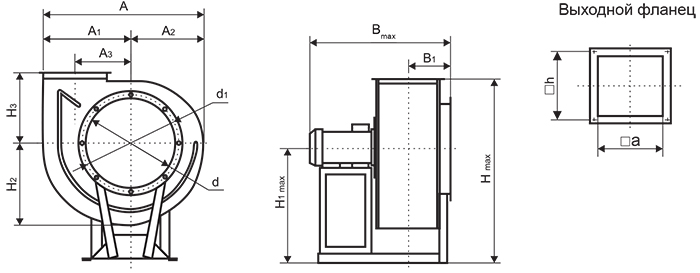

Габаритные и присоединительные размеры (мм)

№ венти-лятора	A*				А1	А2	А3	В max	В1	Н** max при 0°	Н** max при 45°	Н** max при 90°	H1 max	Н2	H3	d	d1	a	h
№ венти-лятора	0°	45°	90°, 270°	135°, 315°	А1	А2	А3	В max	В1	Н** max при 0°	Н** max при 45°	Н** max при 90°	H1 max	Н2	H3	d	d1	a	h
4,0	702	655	652	833	401	301	260	728	231	816	1023	936	518	351	298	405	434	280	300
5,0	877	818	800	1037	501	376	325	786	266	950	1220	1122	600	439	360	505	534	350	380
6,3	1105	1028	994	1291	631	474	409	926	312	1168	1504	1385	730	552	441	636	665	441	470
8,0	1402	1302	1248	1634	801	601	520	1305	431	1487	1925	1781	940	701	548	800	829	560	585
10,0	1780	1655	1560	1780	1015	765	650	1515	503	1800	2322	2145	1130	890	670	1000	1030	700	725
12,5	2217	2060	1999	2555	1265	953	813	1710	591	2305	2939	2680	1415	1109	890	1250	1280	875	907

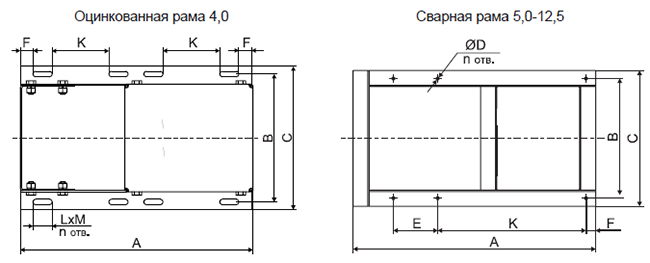

Габаритные и присоединительные размеры (мм) основания рамы вентиляторов

Номер вентилятора	A	B	C	D	E	F	K	L	M	n	Примечание
4,0	572	290	314	-		20	163	30	8,5	8	Общепромышленное исполнение и для электродвигателей 7,5кВт
4,0	607	290	314	-		20	163	30	8,5	8	Спец.исполнение и дымоудаление
5,0	710	375	425	8,4	-	30	255	-	-	4	Тип электродвигателей до АИР 160
5,0	820	395	445	8,4	-	30	365	-	-	4	Тип электродвигателя АИР 160-180
6,3	943	480	546	10	220	30	380	-	-	6	Тип электродвигателей до АИР 180
6,3	1043	480	546	10	220	30	457	-	-	6	Тип электродвигателя АИР 180-200
8,0	1056	610	670	12		100	670	-	-	4	Тип электродвигателя АИР 132-160
	1285	586	646	12		100	670	-	-	4	Тип электродвигателя АИР 180-200
	1309	660	730	12		100	670	-	-	4	Тип электродвигателя АИР 225-250
10	1290	840	900	12		210	880	-	-	4	Для всех исполнений вентиляторов
12,5	1631	1004	1075	12		225	1130	-	-	4	Для всех исполнений вентиляторов

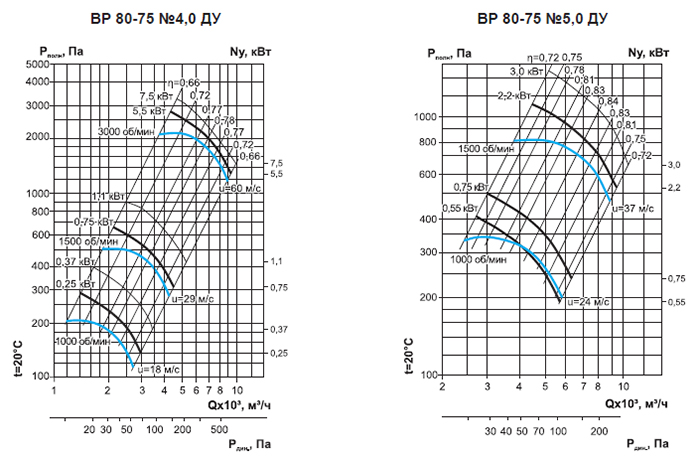

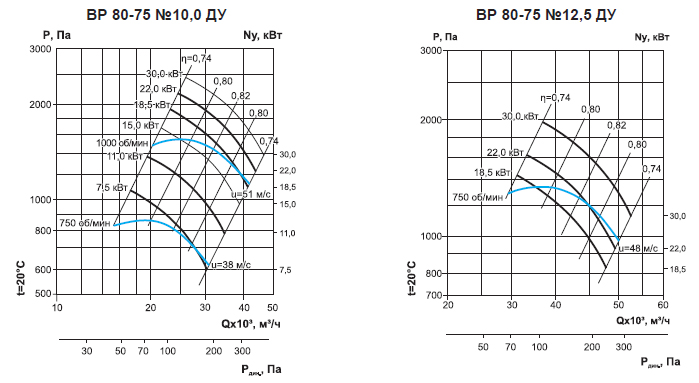

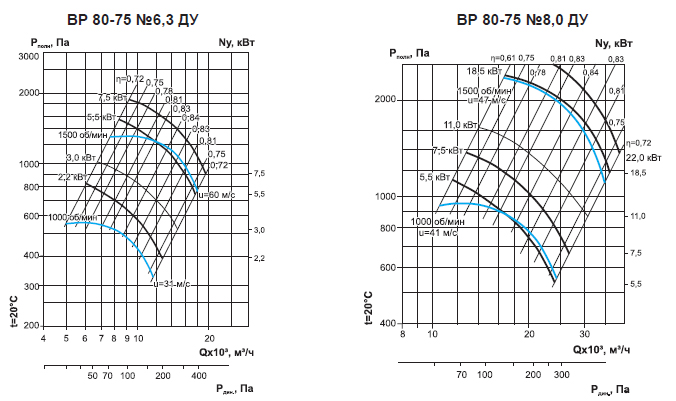

Технические характеристики

№ вентилятора	Частота вращения, об/мин	Тип электродвигателя	Потребляемая мощность, кВт	Ток, А	Масса,кг
4,0	1000	АИР63В6	0,25	1,04	51,3
	1000	АИР71А6	0,37	1,2	54,5
	1500	АИР71В4	0,75	2,18	54,8
	1500	АИР80А4	1,1	2,9	58,9
	3000	АИР100L2	5,5	11,1	79,7
	3000	АИР112М2	7,5	15,35	88,2
5,0	1000	АИР71А6	0,55	1,81	78,6
	1000	АИР80А6	0,75	2,4	82
	1500	АИР90L4	2,2	5,39	99,3
	1500	АИР100S4	3,0	6,9	100,3
6,3	1000	АИР100L6	2,2	5,65	157,5
	1000	АИР112МА6	3,0	7,7	172,5
	1500	АИР112М4	5,5	11,7	192
	1500	АИР132S4	7,5	15,75	200
8,0	1000	АИР132S6	5,5	13,02	280
		АИР132M6	7,5	17,5	310
		АИР160S6	11,0	24,5	343
	1500	АИР160M4	18,5	37,7	359
	1500	АИР180S4	22,0	44,31	384
10,0	750	АИР160S8	7,5	18,75	585
	750	АИР160M8	11,0	26,8	605
	1000	АИР160M6	15,0	32,6	607
		АИР180M6	18,5	38,8	573
		АИР200M6	22,0	45,1	686
		АИР200L6	30,0	60,0	681
12,5	750	АИР200M8	18,5	42,0	785
		АИР200L8	22,0	49,5	800
		АИР225M8	30,0	64,2	857
