Вентиляторы низкого давления ВР 80-75 (ВР 86-77) общего назначения и специального исполнения

Описание продукции

Вентилятор низкого давления
13 лопаток, загнутых назад
Корпус радиального вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0 и более)
Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0 и выше)
Трехфазный асинхронный двигатель (380 В)
Конструктивная схема 1 по ГОСТ 5976-90
Класс защиты двигателя IP54

Пуск и остановку вентилятора производить только с помощью пускозащитной аппаратуры.

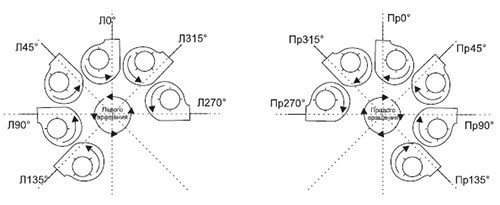

Для удобства эксплуатации радиальные вентиляторы производят с различными положениями корпуса, как показано на схемах:

Вентилятор правого вращения — вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.

Вентилятор левого вращения — вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.

Запрещается самостоятельно изменять положение корпуса вентилятора, а также вносить любые изменения в конструкцию вентиляторов! Необходимое положение корпуса выбирается при заказе вентилятора!
При несоблюдении данных требований вентилятор снимается с гарантийного обслуживания!

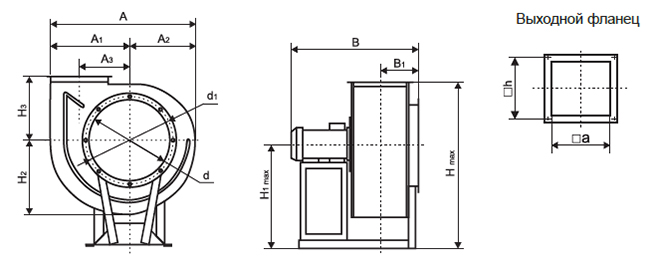

№ вентилятора	A*				А1	А2	А3	В max	В1	Н** max при 0°	Н** max при 45°	Н** max при 90°	H1 max	Н2	H3	d	d1	a	h
№ вентилятора	0°	45°	90°, 270°	135°, 315°	А1	А2	А3	В max	В1	Н** max при 0°	Н** max при 45°	Н** max при 90°	H1 max	Н2	H3	d	d1	a	h
2,5	438	593	400	508	250	188	161	560	143	511	641	590	352	208	192	260	289	175	195
3,15	552	747	504	640	315	237	203	580	170	638	802	741	420	276	228	320	349	220	240
4,0	701	949	640	813	400	301	258	760	200	789	1017	924	538	350	290	405	434	280	300
5,0	876	1186	800	1016	500	376	322	1020	265	937	1218	1118	670	438	362	505	534	350	380
6,3	1100	1481	991	1270	630	470	402	1197	310	1164	1525	1387	795	554	437	636	665	441	470
8,0	1395	1883	1265	1600	800	595	501	1450	400	1490	1917	1745	920	695	570	800	829	560	585
10,0	1744	2354	1581	2000	1000	744	626	1508	470	1842	2353	2156	1130	869	712	1000	1030	700	725
12,5	2126	2816	1951	2492	1220	906	783	1688	640	2281	2899	2657	1390	1060	891	1250	1280	880	912

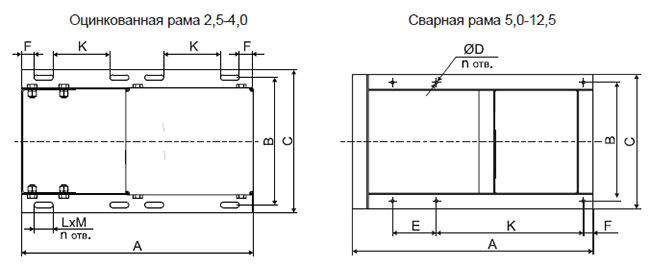

Габаритные и присоединительные размеры (мм) основания рамы вентиляторов

№ вентилятора	A	B	C	D	E	F	K	L	M	n	Примечание
2,5	402	242	266	-	-	20	90	30	8,5	8	Для всех исполнений вентиляторов
3,15	457	254	278	-	-	20	90	30	8,5	8	Для всех исполнений вентиляторов
4,0	572	290	314	-	-	20	163	30	8,5	8	Общепромышленное исполнение и для электродвигателей 7,5кВт
4,0	607	290	314	-	-	20	163	30	8,5	8	Спец.исполнение и дымоудаление
5,0	710	375	425	8,4	-	30	255	-	-	4	Тип электродвигателей до АИР 160
5,0	820	395	445	8,4	-	30	365	-	-	4	Тип электродвигателя АИР 160-180
6,3	943	480	546	10	220	30	380	-	-	6	Тип электродвигателей до АИР 180
6,3	1043	480	546	10	220	30	457	-	-	6	Тип электродвигателя АИР 180-200
8,0	1056	610	670	12	-	100	670	-	-	4	Тип электродвигателя АИР 132-160
	1285	586	646	12	-	100	670	-	-	4	Тип электродвигателя АИР 180-200
	1309	660	730	12	-	100	670	-	-	4	Тип электродвигателя АИР 225-250
10	1290	840	900	12	-	210	880	-	-	4	Для всех исполнений вентиляторов
12,5	1631	1004	1075	12	-	225	1130	-	-	4	Для всех исполнений вентиляторов

№ вентилятора	Частота вращения, об/мин	Тип электро-двигателя	Потребляемая мощность, кВт	Ток, А	Масса, кг	Регулятор скорости*	Гибкие вставки	Виброизоляторы
№ вентилятора	Частота вращения, об/мин	Тип электро-двигателя	Потребляемая мощность, кВт	Ток, А	Масса, кг	Регулятор скорости*	Гибкие вставки	тип	шт.
2,5	1500	АИР56А4	0,12	0,54	15,1	ATV212H075N4	В.00.03 Н.00.03	ДО 38	4
		АИР56В4	0,18	0,73	14,9
		АИР63А4	0,25	0,89	16,3
	3000	АИР63В2	0,55	1,4	19,7
	3000	АИР71А2	0,75	1,84	19,7
3,15	1500	АИР63А4	0,25	0,89	25,7	ATV212H075N4	В.00.05 Н.00.07	ДО 38	4
	1500	АИР63В4	0,37	1,2	26,4	ATV212H075N4
	3000	АИР80А2	1,5	3,46	35,1	ATV212HU15N4
	3000	АИР80В2	2,2	4,9	39,1	ATV212HU22N4
4,0	1000	АИР63В6	0,25	1,04	40,8	ATV212H075N4	В.00.08 Н.00.08	ДО 38	4
	1000	АИР71А6	0,37	1,39	44,0	ATV212H075N4
	1500	АИР71В4	0,75	2,18	44,3	ATV212H075N4
		АИР71В4	0,75	2,18	44,3	ATV212H075N4		ДО 39
		АИР80А4	1,1	2,9	48,4	ATV212HU15N4
	3000	АИР100L2	5,5	11,1	69,2	ATV212HU55N4
	3000	АИР112М2	7,5	15,35	77,7	ATV212HU75N4
5,0	1000	АИР71В6	0,55	1,81	66,6	ATV212H075N4	В.00.09 Н.00.11	ДО 39	5
	1000	АИР80А6	0,75	2,4	70	ATV212HU15N4
	1500	АИР90L4	2,2	5,39	87,3	ATV212HU30N4
	1500	АИР100S4	3,0	6,9	88,3	ATV212HU30N4
6,3	1000	АИР100L6	2,2	5,65	120	ATV212HU30N4	В.00.12 Н.00.15	ДО 40	5
	1000	АИР112МА6	3,0	7,77	135	ATV212HU40N4
	1500	АИР112М4	5,5	11,7	140	ATV212HU55N4
	1500	АИР132S4	7,5	15,75	162,5	ATV212HU75N4
8,0	1000	АИР132S6	5,5	13,02	215	ATV212HU75N4	В.00.14 Н.00.17	ДО 42	6
		АИР132М6	7,5	17,5	232	ATV212HD11N4
		АИР160S6	11,0	24,75	278	ATV212HD15N4
	1500	АИР160М4	18,5	37,7	294	ATV212HD22N4
	1500	АИР180S4	22,0	44,31	319	ATV212HD30N4
10,0	750	АИР160S8	7,5	18,75	394	ATV212HD11N4	В.00.15 Н.00.19	ДО 43	6
	750	АИР160M8	11,0	26,5	414	ATV212HD15N4
	1000	АИР160M6	15,0	32,6	416	ATV212HD18N4
		АИР180М6	18,5	38,8	382	ATV212HD22N4
		АИР200М6	22,0	45,1	495	ATV212HD30N4
		АИР200L6	30,0	60,0	490	ATV212HD37N4
12,5	750	АИР200М8	18,5	42,0	762	ATV212HD22N4	В.00.16 Н.00.21	ДО 44	6
		АИР200L8	22,0	49,5	777	ATV212HD30N4		ДО45
		АИР225М8	30,0	64,2	834	ATV212HD37N4		ДО45

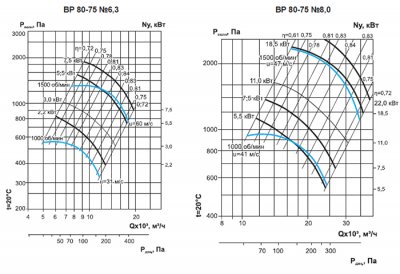

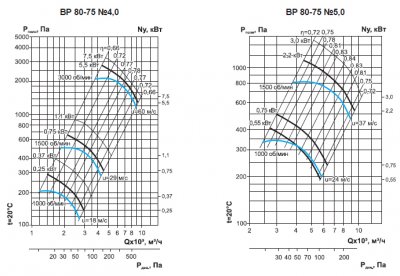

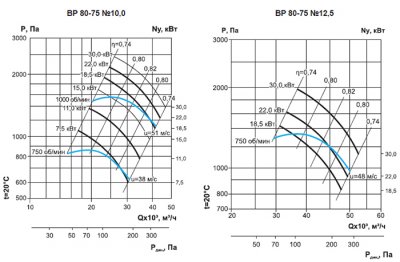

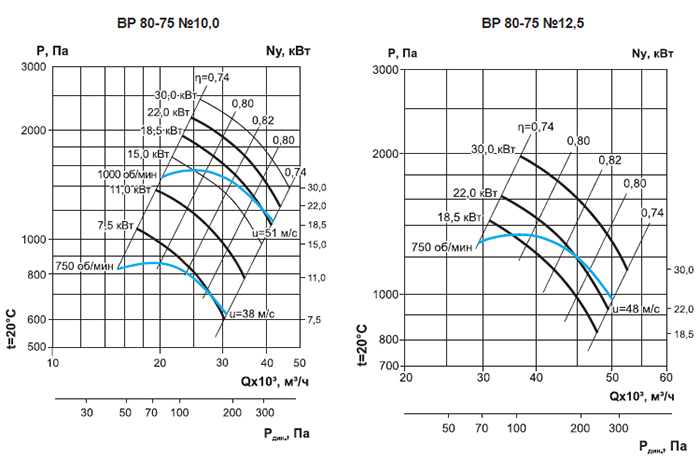

Акустические характеристики

№ вентилятора	Частота вращения, об/мин	Уровень звуковой мощности, дБ в октавных полосах частот, Гц								Общий, дБа
№ вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Общий, дБа
2,5	1500	58	61	69	62	60	58	50	41	67
2,5	3000	70	73	76	84	77	75	73	65	84
3,15	1500	65	68	76	69	67	65	57	48	74
3,15	3000	78	81	84	92	85	83	81	73	92
4,0	1000	69	68	74	70	64	60	51	46	77
	1500	74	77	85	78	76	74	66	57	82
	3000	87	90	93	101	94	92	90	82	101
5,0	1000	70	73	81	74	72	70	62	53	78
5,0	1500	81	84	92	85	83	81	73	64	89
6,3	1000	78	81	89	82	80	73	70	61	86
6,3	1500	89	92	100	93	91	89	81	72	97
8,0	1000	88	91	99	92	90	88	80	71	96
8,0	1500	90	93	103	95	93	92	83	75	99
10,0	750	91	94	90	88	85	80	73	64	90
10,0	1000	92	95	100	96	94	91	86	79	99
12,5	750	98	101	97	95	92	87	80	71	97

Вентиляторы низкого давления ВР 80-75 (ВР 86-77) общего назначения и специального исполнения

Описание продукции

Габаритные и присоединительные размеры (мм) основания рамы вентиляторов

Акустические характеристики

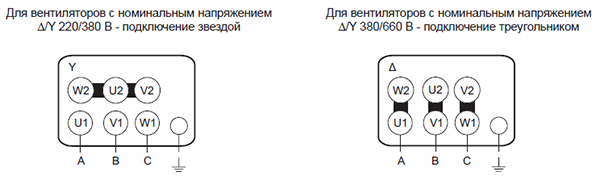

Электрическая схема подключения вентиляторов в сеть 380 В

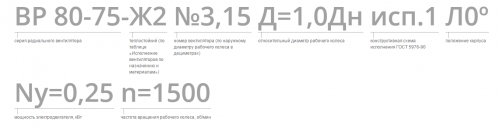

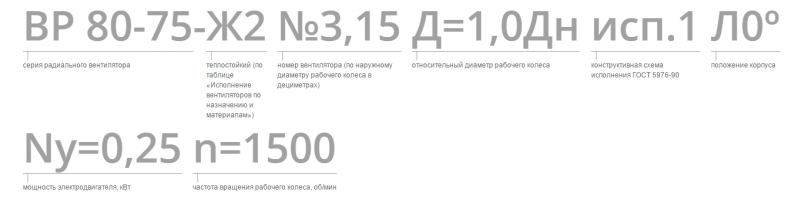

Пример обозначения (маркировка)
