Вентиляторы осевые серии ВО-06-300

Описание продукции

  • Осевой вентилятор низкого давления
  • Корпус и лопатки из углеродистой стали
  • Температура перемещаемого воздуха до 40ºС

Вентиляторы осевые предназначены для перемещения невзрывоопасных газовых сред с температурой не более +40ºС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до +40°С.

Вентиляторы могут устанавливаться только в горизонтальном положении.

Возможно изготовление вентиляторов серии ВО 06-300 как в общепромышленном, так и во взрывозащищенном исполнении. С целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов - на нагнетательную систему осевых вентиляторов устанавливаются клапаны лепестковые КЛ.

Исполнение вентиляторов по назначению и материалам

 Исполнение

Материал

Условное обозна- чение

Темпера- тура переме-
щаемой

среды, ºС

Группы взрыво-опасной среды

Классы взрыво-опасных зон помещения

Марки- ровка взрыво-защиты

Назначение

Примечание

Общего

назначения

Оцинкованная сталь

-

-40 … +80

-

-

-

Для перемещения  воздуха и других газопаровоз-           душных сред, не вызывающих    ускоренной коррозии оцинкованной             стали с содержанием  пыли и др. твердых веществ не более 0,1 г/м3.

-

Взрыво-защищенные

Оцинкованная сталь, алюминиевые сплавы

В1

-40 … +80

Т1-Т4

Т1-Т3

Зоны класса 1 и 2

II GЬ с IIВ Т4 Х /II GЬ IIВ Т4 Х

Для перемещения газопаровоздушных смесей IIА и IIВ   категорий (кроме взрывоопасных смесей с воздухом коксового газа    категории IIВТ1, окиси пропилена ,окиси  этилена, формальдегида, этилтрихлор-этилена, этилена категории     IIВТ2, винил-трихлорсилена, этилхлорсилена  категории IIВТ3), не содержащих  взрывчатых веществ,     не вызывающих    ускоренной коррозии алюминиевых сплавов, оцинкованной стали и латуни, с содержанием пыли и других твердых примесей не более

0,1 г/м3, не содержащих липких веществ и волокнистых   материалов.

Не применимы для перемещения газопаровоздушных смесей от технологических установок,   в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Вентиляторы из алюминиевых сплавов не применимы для перемещения газопаровоздушных смесей, содержащих окислы железа

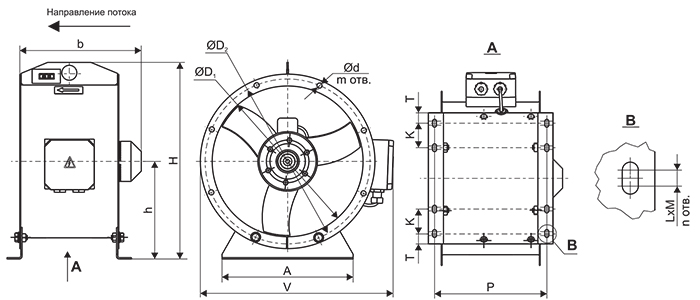

Габаритные и присоединительные размеры (мм)

Модель

A

b

D1

D2

d

V

H

h

K

L

M

m

n

P

T

ВО 06-300-3,15 0,12/1500

278

257

320

349

11

409

417

207

234

8,5

8,5

8

4

238

22

ВО 06-300-3,15 0,18/1500

278

257

320

349

11

409

417

207

234

8,5

8,5

8

4

238

22

ВО 06-300-3,15 0,25/1500

278

274

320

349

11

409

417

207

234

8,5

8,5

8

4

238

22

ВО 06-300-4,0 0,12/1500

336

304

405

434

11

494

516

252

284

8,5

8,5

8

4

278

26

ВО 06-300-4,0 0,18/1500

336

304

405

434

11

494

516

252

284

8,5

8,5

8

4

278

26

ВО 06-300-4,0 0,25/1500

336

311

405

434

11

494

516

252

284

8,5

8,5

8

4

278

26

ВО 06-300-4,0 0,55/3000

336

311

405

434

11

494

516

252

284

8,5

8,5

8

4

278

26

ВО 06-300-4,0 0,75/3000

336

335

405

434

11

494

516

252

284

8,5

8,5

8

4

278

26

ВО 06-300-5,0 0,37/1500

420

329

505

534

11

596

647

315

354

8,5

8,5

16

4

288

33

ВО 06-300-5,0 0,55/1500

420

350

505

534

11

596

647

315

354

8,5

8,5

16

4

288

33

ВО 06-300-6,3 0,75/1000

730

409

636

665

11

751

741

353

228

8,5

8,5

16

8

337

22

ВО 06-300-6,3 1,1/1500

730

409

636

665

11

751

741

353

228

8,5

8,5

16

8

337

22

ВО 06-300-8,0 0,75/1000

927

430

800

829

11

932

912

442

290

11,5

8,5

16

8

387

28

ВО 06-300-8,0 3,0/1500

927

494

800

829

11

932

912

442

290

11,5

8,5

16

8

387

28

ВО 06-300-10,0 3,0/1000

1158

552

1000

1030

11

1158

1069

544

363

15,5

10,5

16

8

446

35

ВО 06-300-12,5 4,0/750

1158

630

1000

1030

11

1158

1069

544

363

15,5

10,5

16

8

446

35

ВО 06-300-12,5 7,5/1000

1448

670

1250

1280

11

1448

1343

693

435

19

13

16

8

546

44

Технические характеристики

№

вентилятора

Напряжение/

частота, В/50Гц

Число

фаз

Электродвигатель

Масса, кг

Тип

Потребляемая мощность, кВт

Частота

вращения, об/мин

Ток ,А

3,15

380

3

АИР56А4

0,12

1500

0,54

14

АИР56В4

0,18

1500

0,73

14

АИР63А4

0,25

1500

0,89

15

4,0

АИР56А4

0,12

1500

0,54

18

АИР63В4

0,18

1500

0,73

18

АИР63А4

0,25

1500

0,89

19

АИР63В2

0,55

3000

1,4

20

АИР71А2

0,75

3000

1,84

23

5,0

АИР63В4

0,37

1500

1,2

25

АИР71А4

0,55

1500

1,65

27

6,3

АИР80А6

0,75

1000

2,4

46

АИР80А4

1,1

1500

2,9

46

8,0

АИР80А6

0,75

1000

2,4

64

АИР100S4

3,0

1500

6,9

72

10,0

АИР112МА6

3,0

1000

7,7

120

12,5

АИР132S8

4,0

750

10,6

196

АИР132М6

7,5

1000

17,5

187

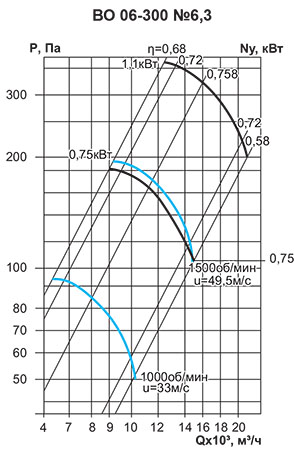

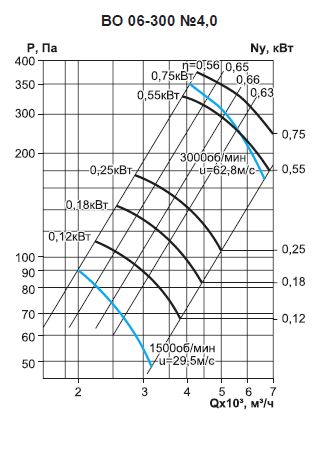

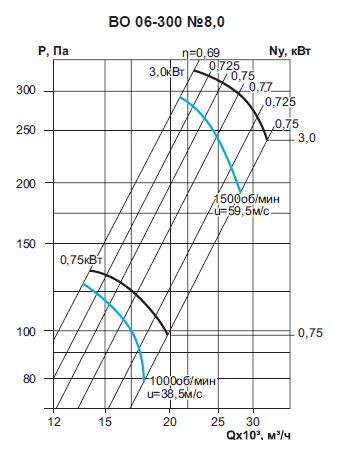

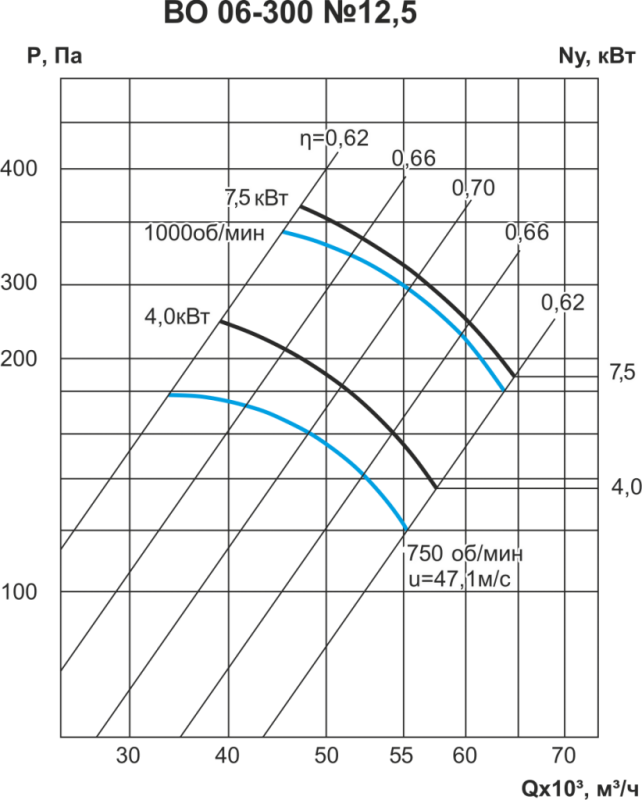

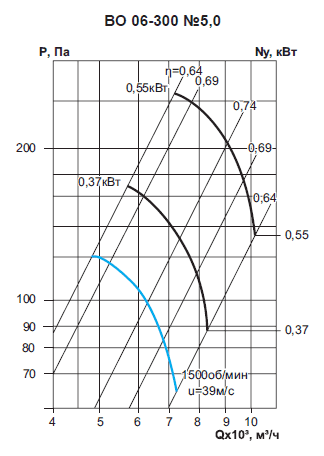

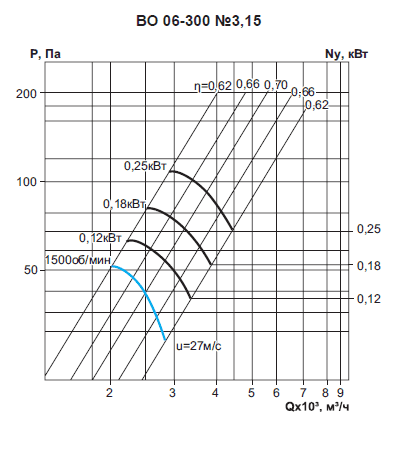

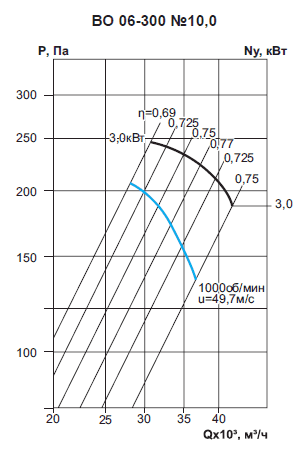

Аэродинамические характеристики

Акустические характеристики

№

вентилятора

Частота

вращения,

об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий,

дБа

63

125

250

500

1000

2000

4000

8000

3,15

1500

59

61

63

65

62

65

45

41

72

4,0

1500

73

80

78

78

74

68

61

55

84

3000

78

79

80

81

78

75

65

60

83

5,0

1500

84

85

85

84

81

75

67

60

90

6,3

1000

67

69

70

71

67

62

52

47

72

1500

91

92

94

94

90

84

77

70

99

8,0

1000

91

93

94

95

91

86

76

71

100

1500

100

102

103

104

100

95

85

80

109

10,0

1000

99

101

102

103

99

94

84

79

108

12,5

750

92

94

98

100

97

91

83

74

101

1000

100

102

103

104

100

95

85

80

109

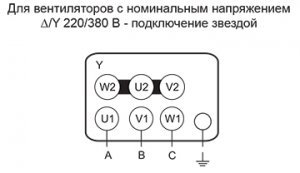

Электрическая схема подключения вентиляторов в сеть 380 В
