Вентиляторы среднего давления ВЦ 14-46 (ВР 300-45, ВР 280-46) общего назначения и специального исполнения

Описание продукции

Вентилятор среднего давления
32 лопатки, загнутые вперед
Корпус вентилятора из оцинкованной стали
Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенная (№ 5,0 и более)
Трехфазный асинхронный двигатель (380 В)
Конструктивная схема 1 по ГОСТ 5976-90
Класс защиты двигателя IP54

Пуск и остановку радиальных вентиляторов производить только с помощью пускозащитной аппаратуры.

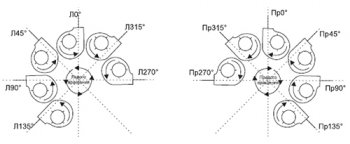

Для удобства эксплуатации радиальные вентиляторы производят с различными положениями корпуса, как показано на схемах:

Вентилятор правого вращения — вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.

Вентилятор левого вращения — вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.

Запрещается самостоятельно изменять положение корпуса вентилятора, а также вносить любые изменения в конструкцию вентиляторов! Необходимое положение корпуса выбирается при заказе вентилятора!
При несоблюдении данных требований вентилятор снимается с гарантийного обслуживания!

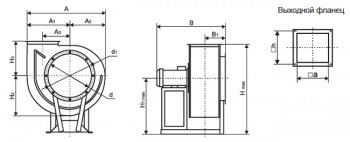

№ вентилятора	A*				А1	А2	А3	В max	\r\ n В1	Н** max при 0°	Н** max при 45°	Н** max при 90°	Н1 max	H2	H3	d	d1	a	h
№ вентилятора	0°	45°	90°, 270°	135°, 315°	А1	А2	А3	В max	\r\ n В1	Н** max при 0°	Н** max при 45°	Н** max при 90°	Н1 max	H2	H3	d	d1	a	h
2,0	350	474	320	406	200	150	129	470	130	479	565	539	304	166	154	213	242	140	160
2,5	438	593	400	508	250	188	161	560	143	548	678	627	352	208	192	260	289	175	195
3,15	552	747	504	640	315	237	203	580	170	648	812	751	420	276	228	320	349	220	240
4,0	701	949	640	813	400	301	258	760	200	821	1049	956	538	350	290	405	434	280	300
5,0	876	1186	800	1016	500	376	322	1020	265	1027	1308	1208	670	438	362	505	534	350	380
6,3	1100	1481	991	1270	630	470	402	1191	310	1232	1593	1455	795	554	437	636	665	441	470
8,0	1395	1883	1265	1600	800	595	501	1450	400	1490	2007	1835	920	695	570	800	829	560	585

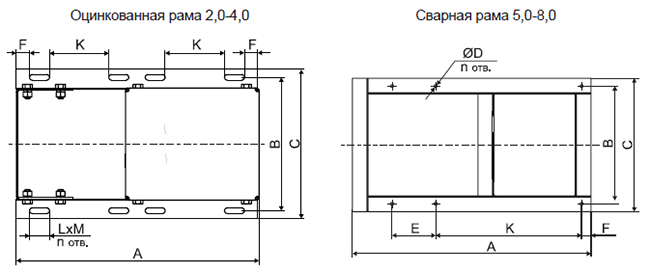

Габаритные размеры основания рамы (мм)

Номер вентилятора	A	B	C	D	E	F	K	L	M	n	Примечание
2,0	367	202	226	-	-	20	90	30	8,5	8	Для всех исполнений вентиляторов
2,5	402	242	266	-	-	20	90	30	8,5	8
3,15	457	254	278	-	-	20	90	30	8,5	8
4,0	572	290	314	-	-	20	163	30	8,5	8	Общепромышленное исполнение и для электродвигателей 7,5кВт
4,0	607	290	314	-	-	20	163	30	8,5	8	Спец.исполнение и дымоудаление
5,0	710	375	425	8,4	-	30	255	-	-	4	Тип электродвигателей до АИР 160
5,0	820	395	445	8,4	-	30	365	-	-	4	Тип электродвигателя АИР 160-180
6,3	943	480	546	10	220	30	380	-	-	6	Тип электродвигателей до АИР 180
6,3	1043	480	546	10	220	30	457	-	-	6	Тип электродвигателя АИР 180-200
8,0	1056	610	670	12	-	100	670	-	-	4	Тип электродвигателя АИР 132-160
	1285	586	646	12	-	100	670	-	-	4	Тип электродвигателя АИР 180-200
	1309	660	730	12	-	100	670	-	-	4	Тип электродвигателя АИР 225-250

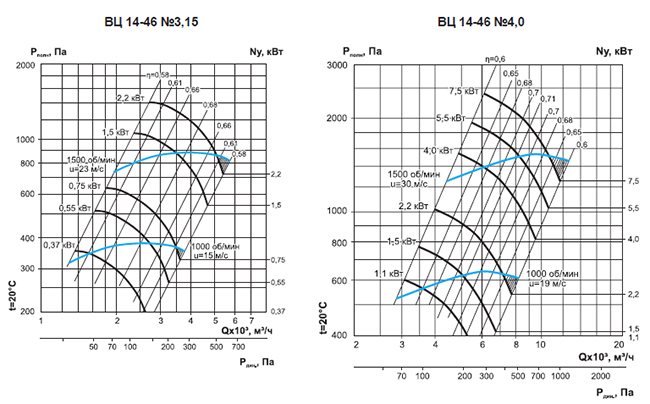

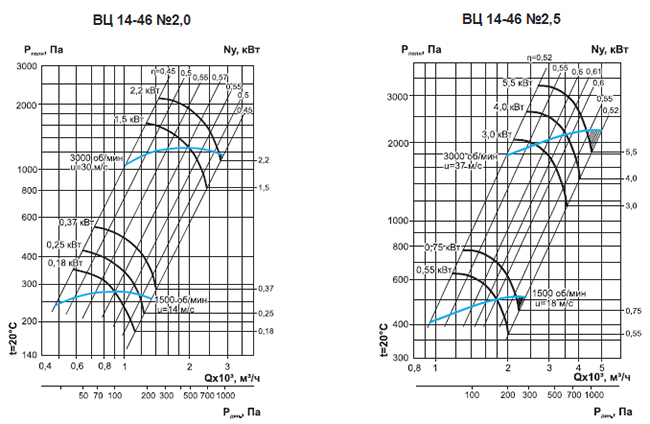

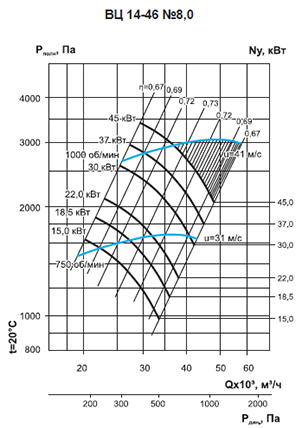

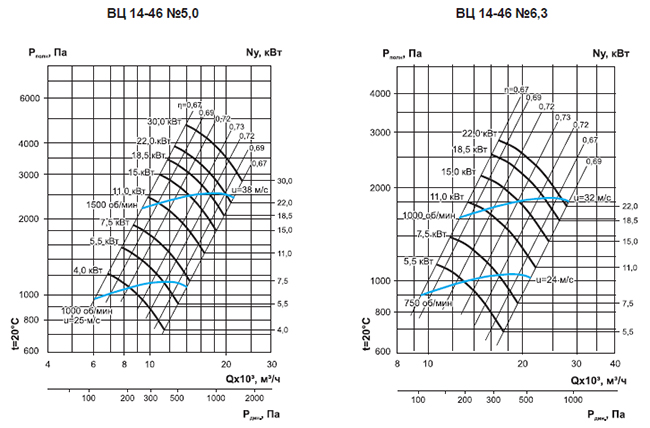

Технические характеристики

№ вентилятора	Частота вращения, об/мин	Тип электро-двигателя	Потребляемая мощность, кВт	Ток, А	Масса, кг	Регулятор скорости*	Гибкие вставки	Виброизоляторы
№ вентилятора	Частота вращения, об/мин	Тип электро-двигателя	Потребляемая мощность, кВт	Ток, А	Масса, кг	Регулятор скорости*	Гибкие вставки	тип	шт.
2,0	1500	АИР56В4	0,18	0,73	14,1	ATV212H075N4	В.00.02 Н.00.02	ДО 38	4
		АИР63А4	0,25	0,89	15,5
		АИР63В4	0,37	1,2	16,2
	3000	АИР80А2	1,5	3,46	24,9	ATV212HU15N4
	3000	АИР80В2	2,2	4,9	28,9	ATV212HU22N4
2,5	1500	АИР71А4	0,55	1,65	22,5	ATV212H075N4	В.00.03 Н.00.03	ДО 38	4
	1500	АИР71В4	0,75	2,18	23	ATV212H075N4
	3000	АИР90L2	3,0	6,5	34	ATV212HU30N4
		АИР100S2	4,0	8,35	43	ATV212HU40N4
		АИР100L2	5,5	11,1	49,5	ATV212HU55N4
3,15	1000	АИР71А6	0,37	1,39	29	ATV212H075N4	В.00.05 Н.00.07	ДО 38	4
		АИР71В6	0,55	1,81	30	ATV212H075N4
		АИР80А6	0,75	2,4	35	ATV212HU15N4
	1500	АИР80В4	1,5	3,8	36,5	ATV212HU22N4
	1500	АИР90L4	2,2	5,39	51,5	ATV212HU30N4
4,0	1000	АИР80В6	1,1	3,4	49,5	ATV212HU15N4	В.00.08 Н.00.08	ДО 39	4
		АИР90L6	1,5	4,2	54,5	ATV212HU22N4
		АИР100L6	2,2	5,65	62,5	ATV212HU30N4
	1500	АИР100L4	4,0	8,95	58,5	ATV212HU40N4
		АИР112M4	5,5	11,7	89	ATV212HU55N4
		АИР132S4	7,5	15,75	93,5	ATV212HU75N4		ДО 40	4
5,0	1000	AИР112MB6	4,0	9,85	111	ATV212HU55N4	В.00.09 Н.00.11	ДО 41	6
		АИР132S6	5,5	13,02	130	ATV212HU75N4
		AИР132M6	7,5	17,5	147	ATV212HD11N4
	1500	AИР132M4	11,0	23,2	153	ATV212HD15N4
		AИР160S4	15,0	31,1	200	ATV212HD18N4
		AИР160M4	18,5	37,7	218	ATV212HD22N4
		AИР180S4	22,0	44,31	243	ATV212HD30N4
		AИР180M4	30,0	58,6	249	ATV212HD37N4
6,3	750	AИР132M8	5,5	14,0	194	ATV212HU75N4	В.00.12 Н.00.15	ДО 42	6
		AИР160S8	7,5	18,75	238	ATV212HD11N4
		AИР160M8	11,0	26,5	258	ATV212HD15N4
	1000	AИР160S6	11,0	24,75	240	ATV212HD15N4
		AИР160M6	15,0	32,6	285	ATV212HD18N4
		AИР180M6	18,5	38,8	226	ATV212HD22N4
		AИР200M6	22,0	45,1	339	ATV212HD30N4
8,0	750	АИР180М8	15	35,66	389	ATV212HD18N4	В.00.14 Н.00.17	ДО 42	6
		АИР200М8	18,5	42,0	449	ATV212HD22N4
		АИР200L8	22	49,5	464	ATV212HD30N4
		АИР225М8	30	64,2	521	ATV212HD37N4
	1000	АИР225М6	37	72,0	558	ATV212HD37N4
	1000	АИР250S6	45	87,5	633	ATV212HD45N4

Акустические характеристики

№ вентилятора	Частота вращения, об/мин	Уровень звуковой мощности, дБ в октавных полосах частот, Гц								Общий, дБа
№ вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Общий, дБа
2,5	1500	58	61	69	62	60	58	50	41	67
2,5	3000	70	73	76	84	77	75	73	65	84
3,15	1500	65	68	76	69	67	65	57	48	74
3,15	3000	78	81	84	92	85	83	81	73	92
4,0	1000	69	68	74	70	64	60	51	46	77
	1500	74	77	85	78	76	74	66	57	82
	3000	87	90	93	101	94	92	90	82	101
5,0	1000	70	73	81	74	72	70	62	53	78
5,0	1500	81	84	92	85	83	81	73	64	89
6,3	1000	78	81	89	82	80	73	70	61	86
6,3	1500	89	92	100	93	91	89	81	72	97
8,0	1000	88	91	99	92	90	88	80	71	96
8,0	1500	90	93	103	95	93	92	83	75	99
10,0	750	91	94	90	88	85	80	73	64	90
10,0	1000	92	95	100	96	94	91	86	79	99
12,5	750	98	101	97	95	92	87	80	71	97
