Вентиляционные решетки регулируемые РВ-1
Описание продукции
Решетка вентиляционная металлическая
Вентиляционные решетки регулируемые используются при монтаже вентиляционных и воздушно-отопительных систем, систем кондиционирования. Решетка вентиляционная способна не только обеспечивать подачу и удаление воздуха, но и регулировать поступающие воздушные потоки.
Решетки имеют жалюзи с регулируемым углом наклона. Благодаря такой конструкции, поток воздуха может направляться в любую сторону в вертикальных и горизонтальных плоскостях, соответственно влево-вправо и вверх-вниз (в зависимости от модели и метода установки). В качестве материала изготовления профилей используется высокосортный алюминий. Для повышения устойчивости к неблагоприятным внешним воздействиям, вентиляционные решетки регулируемые имеют качественное покрытие.
Сфера применения регулируемых вентиляционных решеток
- общественные и административные здания,
- помещения жилого назначения,
- учебные и медицинские учреждения,
- коммерческие объекты и промышленные цеха.
Являясь внешней частью вентиляционной системы, решётки становятся частью интерьера помещения. В зависимости от исполнения, они могут быть практически незаметны для присутствующих, либо выполнять декоративную роль. Мировые тенденции дизайна приветствуют наличие технических деталей в интерьере любых помещений. Выбор цветового решения осуществляется по каталогу RAL.
Палитра нестандартных цветов окраски
Помимо эстетичности, в числе эксплуатационных свойств необходимо отметить следующие:
- высокая функциональная надёжность,
- длительный срок службы,
- качество, подтверждённое сертификатами,
- абсолютная безопасность.
Характеристики

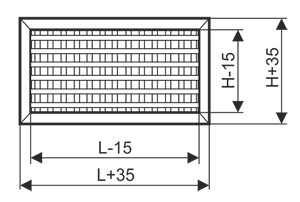

Минимальный размер решетки 100х100мм. Далее возможно любое сочетание размеров с шагом 50 мм в любом сочетании. Максимальный размер решеток без перегородки 600х600 мм. Вентиляционные решетки больших размеров выпускаются в виде модулей. Максимальный размер модульных решеток: 600х1800 мм, 1800х600 мм (с перегородками).
Коэффициент «живого сечения» решетки – 0,68.
Типоразмерный ряд и значения площади живого сечения решеток (кв. м)
НхL мм |
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
100 | 0,0049 | 0,0078 | 0,0116 | 0,0136 | 0,0615 | 0,0194 | 0,0223 | 0,0251 | 0,0280 | 0,0309 | 0,0338 | 0,0367 | 0,0396 | 0,0425 | 0,0454 | 0,0483 | 0,0512 | 0,0540 | 0,0569 |
150 | 0,0078 | 0,0124 | 0,0170 | 0,0216 | 0,0262 | 0,0308 | 0,0353 | 0,0399 | 0,0445 | 0,0491 | 0,0537 | 0,0583 | 0,0629 | 0,0675 | 0,0721 | 0,0767 | 0,0812 | 0,0858 | 0,0904 |
200 | 0,0116 | 0,0170 | 0,0233 | 0,0296 | 0,0359 | 0,0421 | 0,0484 | 0,0547 | 0,0610 | 0,0673 | 0,0736 | 0,0799 | 0,0862 | 0,0925 | 0,0988 | 0,1050 | 0,1113 | 0,1176 | 0,1239 |
250 | 0,0136 | 0,0216 | 0,0296 | 0,0376 | 0,0455 | 0,0535 | 0,0615 | 0,0695 | 0,0775 | 0,0855 | 0,0934 | 0,1015 | 0,1095 | 0,1175 | 0,1254 | 0,1334 | 0,1414 | 0,1494 | 0,1574 |
300 | 0,0615 | 0,0262 | 0,0359 | 0,0455 | 0,0552 | 0,0649 | 0,0746 | 0,0843 | 0,0940 | 0,1036 | 0,1134 | 0,1231 | 0,1328 | 0,1424 | 0,1521 | 0,1618 | 0,1715 | 0,1812 | 0,1909 |
350 | 0,0194 | 0,0308 | 0,0421 | 0,0535 | 0,0650 | 0,0763 | 0,0877 | 0,0990 | 0,1105 | 0,1218 | 0,1333 | 0,1446 | 0,1560 | 0,1674 | 0,1788 | 0,1902 | 0,2016 | 0,2129 | 0,2244 |
400 | 0,0223 | 0,0353 | 0,0484 | 0,0615 | 0,0746 | 0,0877 | 0,1008 | 0,1139 | 0,1270 | 0,1401 | 0,1532 | 0,0166 | 0,1793 | 0,1924 | 0,2055 | 0,2186 | 0,2317 | 0,2448 | 0,2579 |
450 | 0,0251 | 0,0399 | 0,0547 | 0,0695 | 0,0843 | 0,0990 | 0,1139 | 0,1287 | 0,1435 | 0,1583 | 0,1730 | 0,1878 | 0,2026 | 0,2174 | 0,2322 | 0,2470 | 0,2618 | 0,2760 | 0,2914 |
500 | 0,0280 | 0,0445 | 0,0610 | 0,0775 | 0,0940 | 0,1105 | 0,1270 | 0,1435 | 0,1600 | 0,1764 | 0,1929 | 0,2094 | 0,2259 | 0,2424 | 0,2589 | 0,2754 | 0,2919 | 0,3084 | 0,3249 |
550 | 0,0309 | 0,0491 | 0,0673 | 0,0855 | 0,1036 | 0,1218 | 0,1401 | 0,1583 | 0,1764 | 0,1946 | 0,2128 | 0,2310 | 0,2492 | 0,2674 | 0,2856 | 0,3038 | 0,3220 | 0,3402 | 0,3583 |
600 | 0,0338 | 0,0537 | 0,0736 | 0,0934 | 0,1134 | 0,1333 | 0,1532 | 0,1730 | 0,1929 | 0,2128 | 0,2327 | 0,2526 | 0,2725 | 0,3424 | 0,3123 | 0,3322 | 0,3521 | 0,4355 | 0,3918 |
650 | 0,0367 | 0,0583 | 0,0799 | 0,1015 | 0,1231 | 0,1446 | 0,1662 | 0,1878 | 0,2094 | 0,2310 | 0,2526 | 0,2741 | 0,2958 | 0,3174 | 0,3390 | 0,3606 | 0,3821 | 0,4037 | 0,4253 |
700 | 0,0396 | 0,0629 | 0,0862 | 0,1095 | 0,1328 | 0,1560 | 0,1793 | 0,2026 | 0,2259 | 0,2492 | 0,2725 | 0,2958 | 0,3191 | 0,3424 | 0,3657 | 0,3889 | 0,4122 | 0,4355 | 0,4588 |
750 | 0,0425 | 0,0675 | 0,0925 | 0,1175 | 0,1424 | 0,1674 | 0,1924 | 0,2174 | 0,2424 | 0,2674 | 0,3424 | 0,3174 | 0,3424 | 0,3674 | 0,3923 | 0,4173 | 0,4423 | 0,4673 | 0,4923 |
800 | 0,0454 | 0,0721 | 0,0988 | 0,1254 | 0,1521 | 0,1788 | 0,2055 | 0,2322 | 0,2589 | 0,2856 | 0,3123 | 0,3390 | 0,3657 | 0,3923 | 0,4190 | 0,4458 | 0,4724 | 0,4991 | 0,5258 |
850 | 0,0483 | 0,0767 | 0,1050 | 0,1334 | 0,1618 | 0,1902 | 0,2186 | 0,2470 | 0,2754 | 0,3038 | 0,3322 | 0,3606 | 0,3889 | 0,4173 | 0,4458 | 0,4741 | 0,5025 | 0,5309 | 0,5593 |
900 | 0,0512 | 0,0812 | 0,1113 | 0,1414 | 0,1715 | 0,2016 | 0,2317 | 0,2618 | 0,2919 | 0,3220 | 0,3521 | 0,3821 | 0,4122 | 0,4423 | 0,4724 | 0,5025 | 0,5326 | 0,5627 | 0,6598 |
950 | 0,0540 | 0,0858 | 0,1176 | 0,1494 | 0,1812 | 0,2129 | 0,2448 | 0,2760 | 0,3084 | 0,3402 | 0,4355 | 0,4037 | 0,4355 | 0,4673 | 0,4991 | 0,5309 | 0,5627 | 0,5945 | 0,6263 |
1000 | 0,0569 | 0,0904 | 0,1239 | 0,1574 | 0,1909 | 0,2244 | 0,2579 | 0,2914 | 0,3249 | 0,3583 | 0,3918 | 0,4253 | 0,4588 | 0,4923 | 0,5258 | 0,5593 | 0,6598 | 0,6263 | 0,6598 |
По желанию Клиента, комплект поставки может содержать монтажную рамку, призванную ещё больше ускорить процесс монтажа. При размещении на вертикальной поверхности (стене), монтаж предусматривает использование пружинных фиксаторов. Для установки на потолок рекомендуются саморезы.
