Вентиляционные решетки регулируемые РВ-2

Описание продукции

Регулируемые вентиляционные решетки используют для подачи и удаления воздуха в системах вентиляции и кондиционирования. Они применяются как в жилых, административных, так и в производственных помещениях.

Подвижные жалюзи позволяют с легкостью распределять потоки воздуха в разном направлении.Вентиляционные решетки — внешняя часть системы распределения воздуха в помещении. Именно их мы видим в наших комнатах и кабинетах. Поэтому внешний вид должен быть эстетичным. Как правило, корпус решетки и жалюзи производят из алюминиевого профиля и окрашивают в белый цвет. Но по желанию потребителя можно выбрать любой другой цвет решетки из каталога RAL.

Для удобства монтажа в комплект может быть добавлена монтажная рамка. Если решетка устанавливается на стену, монтаж стоит производить при помощи пружинных фиксаторов. При монтаже на потолок используйте саморезы.

Палитра нестандартных цветов окраски

Характеристики вентиляционных решеток

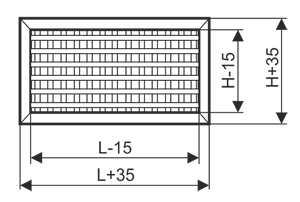

Минимальный размер решетки 100х100мм. Далее возможно любое сочетание размеров с шагом 50 мм в любом сочетании. Максимальный размер решеток без перегородки 600х600 мм. Вентиляционные решетки больших размеров выпускаются в виде модулей. Максимальный размер модульных решеток: 600х1800 мм, 1800х600 мм (с перегородками).

Коэффициент «живого сечения» решетки – 0,55.

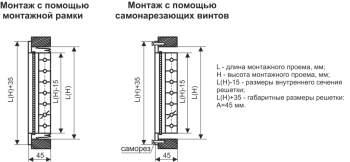

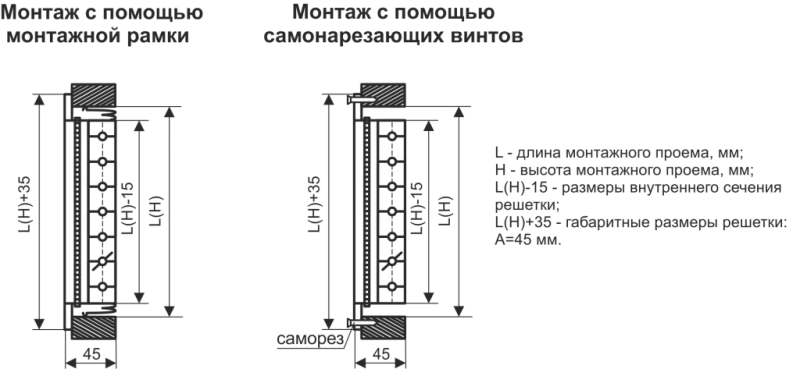

Схема монтажа

Типоразмерный ряд и значения площади живого сечения решеток (кв. м)

НхL
мм
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
100 0,004 0,006 0,0086 0,011 0,0133 0,0157 0,018 0,0203 0,0227 0,025 0,0273 0,0297 0,0273 0,0344 0,0367 0,039 0,0414 0,0437 0,046
150 0,006 0,01 0,0137 0,0174 0,0212 0,0249 0,0286 0,0323 0,036 0,0397 0,0434 0,0471 0,0509 0,0546 0,0583 0,062 0,0657 0,0694 0,0731
200 0,0086 0,0137 0,0188 0,0239 0,029 0,0341 0,0392 0,0443 0,0493 0,0544 0,0595 0,0646 0,0697 0,0748 0,0799 0,085 0,09 0,0951 0,1002
250 0,011 0,0174 0,0239 0,0304 0,0368 0,0433 0,0498 0,1022 0,0627 0,0691 0,0756 0,0821 0,0885 0,095 0,1015 0,1079 0,1144 0,1208 0,1273
300 0,0133 0,0212 0,029 0,0368 0,0447 0,0525 0,0603 0,0682 0,076 0,0839 0,0917 0,0995 0,1074 0,1152 0,123 0,1309 0,1387 0,1466 0,1544
350 0,0157 0,0249 0,0341 0,0433 0,0525 0,0617 0,0709 0,0801 0,0894 0,0986 0,1078 0,1169 0,1262 0,1354 0,1446 0,1538 0,1631 0,1723 0,1815
400 0,018 0,0286 0,0392 0,0498 0,0603 0,0709 0,0815 0,0921 0,1027 0,1133 0,1239 0,1345 0,145 0,1556 0,1662 0,1768 0,1874 0,198 0,2086
450 0,0203 0,0323 0,0443 0,0562 0,0682 0,0801 0,0921 0,1041 0,116 0,128 0,134 0,152 0,1639 0,1758 0,1878 0,1998 0,2117 0,2237 0,2357
500 0,0227 0,036 0,0493 0,0627 0,076 0,0849 0,1027 0,116 0,1294 0,1427 0,156 0,1694 0,1827 0,1961 0,2094 0,2228 0,2361 0,2494 0,2627
550 0,025 0,0397 0,0544 0,0691 0,0839 0,0986 0,1133 0,128 0,1427 0,1574 0,1721 0,1868 0,2016 0,2163 0,231 0,2457 0,2604 0,2751 0,2898
600 0,0273 0,0434 0,0595 0,0756 0,0917 0,1078 0,1239 0,134 0,156 0,1721 0,1882 0,2043 0,2204 0,2769 0,2526 0,2687 0,2847 0,3523 0,3169
650 0,0297 0,0471 0,0646 0,0821 0,0995 0,1169 0,1345 0,152 0,1694 0,1868 0,2043 0,2218 0,2392 0,2567 0,2742 0,2916 0,3091 0,3265 0,344
700 0,0273 0,0509 0,0697 0,0885 0,1074 0,1262 0,145 0,1639 0,1827 0,2016 0,2204 0,2392 0,2581 0,2769 0,2957 0,3146 0,334 0,3523 0,3711
750 0,0344 0,0546 0,0748 0,095 0,1152 0,1354 0,1556 0,1758 0,1961 0,2163 0,2769 0,2567 0,2769 0,2971 0,3173 0,3375 0,3578 0,378 0,3982
800 0,0367 0,0583 0,0799 0,1015 0,123 0,1446 0,1662 0,1878 0,2094 0,231 0,2526 0,2742 0,2957 0,3173 0,3389 0,3605 0,382 0,4037 0,4253
850 0,039 0,062 0,085 0,1079 0,1309 0,1538 0,1768 0,1998 0,2228 0,2457 0,2687 0,2916 0,3146 0,3375 0,3605 0,3835 0,4064 0,4294 0,4524
900 0,0414 0,0657 0,09 0,1144 0,1387 0,1631 0,1874 0,2117 0,2361 0,2604 0,2847 0,3091 0,0334 0,3578 0,382 0,4064 0,4308 0,4551 0,5336
950 0,0437 0,0694 0,0951 0,1208 0,1466 0,1723 0,198 0,2237 0,2494 0,2751 0,3523 0,3265 0,3523 0,378 0,4037 0,4294 0,4551 0,4808 0,5065
1000 0,046 0,0731 0,1002 0,1273 0,1544 0,1815 0,2086 0,2357 0,2627 0,2898 0,3169 0,344 0,3711 0,3982 0,4253 0,4524 0,5336 0,5065 0,5336

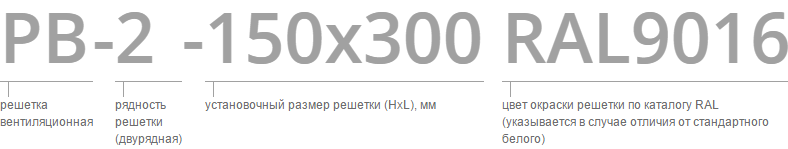

Пример обозначения (маркировка)
