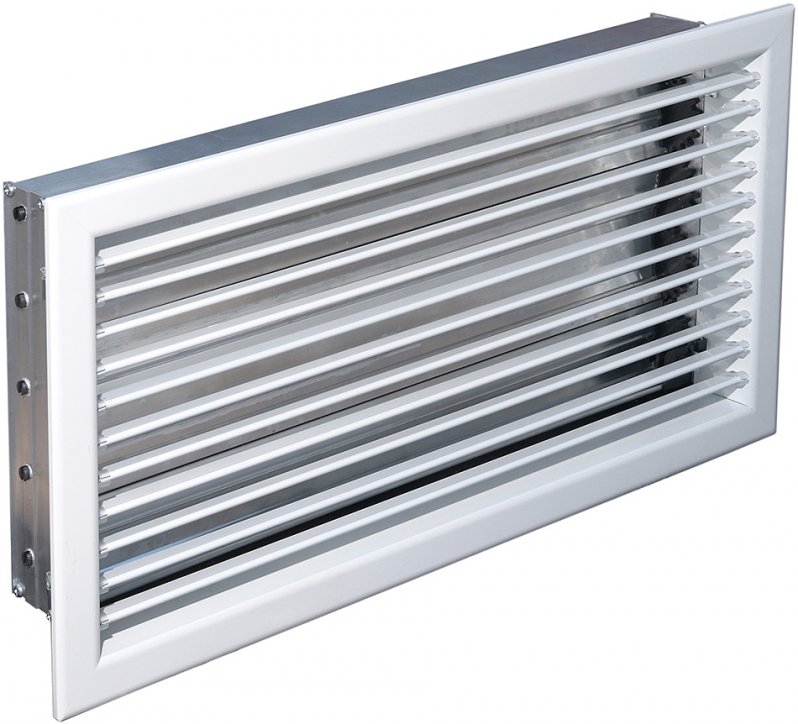

Вентиляционные решетки регулируемые РВр-1
Описание продукции
Решетки вентиляционные регулируемые – устройства, применяющиеся для удаления и подачи воздуха в вентиляционных системах и системах кондиционирования.
Представленная на странице продукция может использоваться на объектах производственного и административного назначения, а также в жилых домах.
Особенности регулируемых вентиляционных решеток
-
Простой монтаж с использованием саморезов (при установке на потолок) или пружинных фиксаторов (при установке на стену).
-
Подвижность решеток позволяет распределять потоки воздуха в любых необходимых направлениях.
-
Эстетичный внешний вид алюминиевого профиля, окрашенного в белый цвет, позволяет использовать решетки в современных помещениях. Мы можем окрасить продукцию в любой цвет из каталога RAL.
Палитра нестандартных цветов окраски

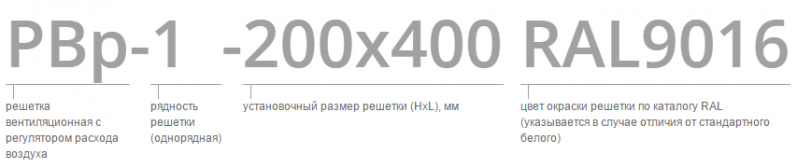

Cхема РВр-1

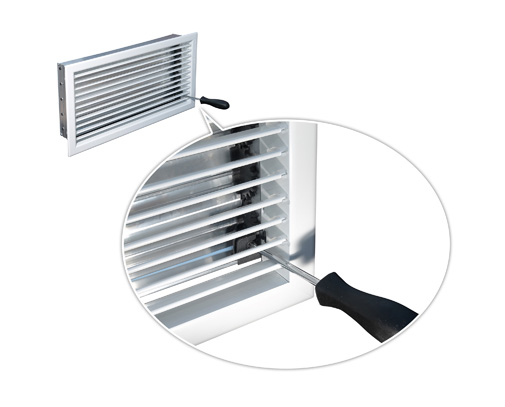

Схема регулировки клапана расхода воздуха решеток

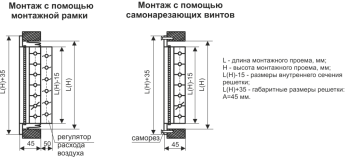

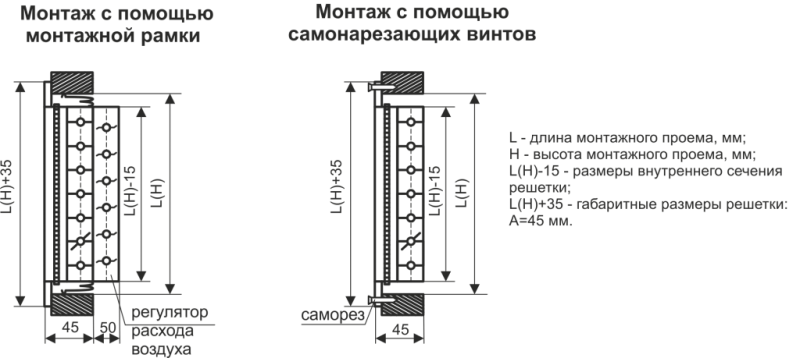

Схема монтажа
Типоразмерный ряд и значения площади живого сечения решеток (кв. м)
НхL мм |
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
100 | 0,0049 | 0,0078 | 0,0116 | 0,0136 | 0,0615 | 0,0194 | 0,0223 | 0,0251 | 0,0280 | 0,0309 | 0,0338 | 0,0367 | 0,0396 | 0,0425 | 0,0454 | 0,0483 | 0,0512 | 0,0540 | 0,0569 |
150 | 0,0078 | 0,0124 | 0,0170 | 0,0216 | 0,0262 | 0,0308 | 0,0353 | 0,0399 | 0,0445 | 0,0491 | 0,0537 | 0,0583 | 0,0629 | 0,0675 | 0,0721 | 0,0767 | 0,0812 | 0,0858 | 0,0904 |
200 | 0,0116 | 0,0170 | 0,0233 | 0,0296 | 0,0359 | 0,0421 | 0,0484 | 0,0547 | 0,0610 | 0,0673 | 0,0736 | 0,0799 | 0,0862 | 0,0925 | 0,0988 | 0,1050 | 0,1113 | 0,1176 | 0,1239 |
250 | 0,0136 | 0,0216 | 0,0296 | 0,0376 | 0,0455 | 0,0535 | 0,0615 | 0,0695 | 0,0775 | 0,0855 | 0,0934 | 0,1015 | 0,1095 | 0,1175 | 0,1254 | 0,1334 | 0,1414 | 0,1494 | 0,1574 |
300 | 0,0615 | 0,0262 | 0,0359 | 0,0455 | 0,0552 | 0,0649 | 0,0746 | 0,0843 | 0,0940 | 0,1036 | 0,1134 | 0,1231 | 0,1328 | 0,1424 | 0,1521 | 0,1618 | 0,1715 | 0,1812 | 0,1909 |
350 | 0,0194 | 0,0308 | 0,0421 | 0,0535 | 0,0650 | 0,0763 | 0,0877 | 0,0990 | 0,1105 | 0,1218 | 0,1333 | 0,1446 | 0,1560 | 0,1674 | 0,1788 | 0,1902 | 0,2016 | 0,2129 | 0,2244 |
400 | 0,0223 | 0,0353 | 0,0484 | 0,0615 | 0,0746 | 0,0877 | 0,1008 | 0,1139 | 0,1270 | 0,1401 | 0,1532 | 0,0166 | 0,1793 | 0,1924 | 0,2055 | 0,2186 | 0,2317 | 0,2448 | 0,2579 |
450 | 0,0251 | 0,0399 | 0,0547 | 0,0695 | 0,0843 | 0,0990 | 0,1139 | 0,1287 | 0,1435 | 0,1583 | 0,1730 | 0,1878 | 0,2026 | 0,2174 | 0,2322 | 0,2470 | 0,2618 | 0,2760 | 0,2914 |
500 | 0,0280 | 0,0445 | 0,0610 | 0,0775 | 0,0940 | 0,1105 | 0,1270 | 0,1435 | 0,1600 | 0,1764 | 0,1929 | 0,2094 | 0,2259 | 0,2424 | 0,2589 | 0,2754 | 0,2919 | 0,3084 | 0,3249 |
550 | 0,0309 | 0,0491 | 0,0673 | 0,0855 | 0,1036 | 0,1218 | 0,1401 | 0,1583 | 0,1764 | 0,1946 | 0,2128 | 0,2310 | 0,2492 | 0,2674 | 0,2856 | 0,3038 | 0,3220 | 0,3402 | 0,3583 |
600 | 0,0338 | 0,0537 | 0,0736 | 0,0934 | 0,1134 | 0,1333 | 0,1532 | 0,1730 | 0,1929 | 0,2128 | 0,2327 | 0,2526 | 0,2725 | 0,3424 | 0,3123 | 0,3322 | 0,3521 | 0,4355 | 0,3918 |
650 | 0,0367 | 0,0583 | 0,0799 | 0,1015 | 0,1231 | 0,1446 | 0,1662 | 0,1878 | 0,2094 | 0,2310 | 0,2526 | 0,2741 | 0,2958 | 0,3174 | 0,3390 | 0,3606 | 0,3821 | 0,4037 | 0,4253 |
700 | 0,0396 | 0,0629 | 0,0862 | 0,1095 | 0,1328 | 0,1560 | 0,1793 | 0,2026 | 0,2259 | 0,2492 | 0,2725 | 0,2958 | 0,3191 | 0,3424 | 0,3657 | 0,3889 | 0,4122 | 0,4355 | 0,4588 |
750 | 0,0425 | 0,0675 | 0,0925 | 0,1175 | 0,1424 | 0,1674 | 0,1924 | 0,2174 | 0,2424 | 0,2674 | 0,3424 | 0,3174 | 0,3424 | 0,3674 | 0,3923 | 0,4173 | 0,4423 | 0,4673 | 0,4923 |
800 | 0,0454 | 0,0721 | 0,0988 | 0,1254 | 0,1521 | 0,1788 | 0,2055 | 0,2322 | 0,2589 | 0,2856 | 0,3123 | 0,3390 | 0,3657 | 0,3923 | 0,4190 | 0,4458 | 0,4724 | 0,4991 | 0,5258 |
850 | 0,0483 | 0,0767 | 0,1050 | 0,1334 | 0,1618 | 0,1902 | 0,2186 | 0,2470 | 0,2754 | 0,3038 | 0,3322 | 0,3606 | 0,3889 | 0,4173 | 0,4458 | 0,4741 | 0,5025 | 0,5309 | 0,5593 |
900 | 0,0512 | 0,0812 | 0,1113 | 0,1414 | 0,1715 | 0,2016 | 0,2317 | 0,2618 | 0,2919 | 0,3220 | 0,3521 | 0,3821 | 0,4122 | 0,4423 | 0,4724 | 0,5025 | 0,5326 | 0,5627 | 0,6598 |
950 | 0,0540 | 0,0858 | 0,1176 | 0,1494 | 0,1812 | 0,2129 | 0,2448 | 0,2760 | 0,3084 | 0,3402 | 0,4355 | 0,4037 | 0,4355 | 0,4673 | 0,4991 | 0,5309 | 0,5627 | 0,5945 | 0,6263 |
1000 | 0,0569 | 0,0904 | 0,1239 | 0,1574 | 0,1909 | 0,2244 | 0,2579 | 0,2914 | 0,3249 | 0,3583 | 0,3918 | 0,4253 | 0,4588 | 0,4923 | 0,5258 | 0,5593 | 0,6598 | 0,6263 | 0,6598 |
