Воздухораспределитель эжекционный панельный ВЭПш
Описание продукции
Воздухораспределители эжекционные панельные штампованные ВЭПш и панели типа П-ВЭПшУ предназначены для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.
ВЭПш - напольный в рабочей зоне, потолочный с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
Выпускаются по типовой серии 1.494-38 в конструктивном исполнении: напольные с односторонним, 2-х, 3-х сторонним выпуском воздуха и с подводом воздуха сверху, потолочные с вертикальным и боковым подводом воздуха. Расход воздуха от 5 до 40 тыс. м3/ч, аэродинамическое сопротивление от 25 до 350 Па, масса от 9,6 до 168 кг.

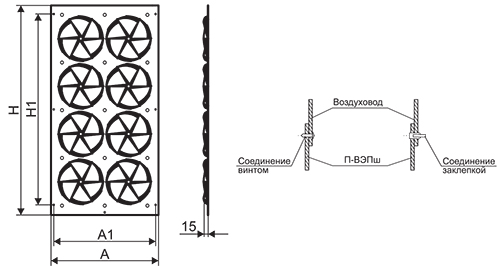

Воздухораспределительная панель П-ВЭПш
ВЭПш - панель воздухораспределительная с односторонней подачей воздуха для напольной установки в рабочей зоне и потолочной установки с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
Технические характеристики
Модель |
А1 |
H1 |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
Панель П-ВЭПш 2*2/296х278 |
280 |
262 |
156-625 |
4 |
0,6 |
Панель П-ВЭПш 2*4/296х522 |
280 |
506 |
313-1250 |
8 |
1,2 |
Панель П-ВЭПш 4*4/540х522 |
524 |
506 |
625-2500 |
16 |
2,4 |
Панель П-ВЭПш 2*6/296х766 |
280 |
750 |
469-1875 |
12 |
3 |
Панель П-ВЭПш 4*6/540х766 |
524 |
750 |
938-3750 |
24 |
6 |
Панель П-ВЭПш 2*8/296х1010 |
280 |
994 |
625-2500 |
16 |
3,6 |
Панель П-ВЭПш 4*8/540х1010 |
524 |
994 |
1250-5000 |
32 |
7,2 |
Пример обозначения:
Панель П-ВЭПш 1*2/296*130
где: Панель П-ВЭПш - тип воздухораспределителя;
1*2 - количество рядов и количество завихрителей в ряду;
296*130 - габаритные размеры панели (AxH), мм.

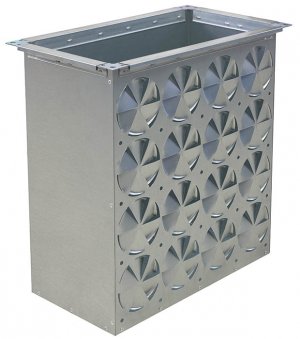

Воздухораспределители ВЭПш10-ВЭПш24
Воздухораспределитель состоит из воздухораздающей панели и короба, выполненных из оцинкованной стали. Панель П-ВЭПш10 имеет 16 закручивателей и 20 воздухораздающих отверстий. Расчетная площадь панели 0,25 м2. Панель П-ВЭПш11 имеет 32 закручивателя и 40 воздухораздающих отверстий. Расчетная площадь панели 0.5 м2.
Технические характеристики
Модель |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
ВЭПш10 498х250х550 |
625-2500 |
16 |
9,1 |
ВЭПш11 498х500х1040 |
1250-5000 |
32 |
22,6 |
ВЭПш12 994х500х1040 |
2500-10000 |
64 |
45,2 |
ВЭПш13 1490х500х1040 |
3750-15000 |
96 |
67,8 |
ВЭПш14 1986х500х1040 |
5000-20000 |
128 |
90,4 |
ВЭПш21 498х500х2076 |
2500-10000 |
64 |
45,2 |
ВЭПш22 1047х500х2076 |
5000-20000 |
128 |
90,4 |
ВЭПш23 1568,5х500х2076 |
7500-30000 |
192 |
135,6 |
ВЭПш24 2092х500х2076 |
10000-40000 |
256 |
180,8 |
Пример обозначения:
Воздухораспределитель ВЭПш11 500*500*1040
где: ВЭПш11 - тип воздухораспределителя;
500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.
Воздухораспределители ВЭПш-Гб и ВЭПш-Гв
ВЭПш Гб - воздухораспределители потолочные с боковым подводом воздуха.
ВЭПш Гв - воздухораспределители потолочные с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
Технические характеристики
Модель |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
ВЭПш11ГБ 500х498х1040 |
1250-5000 |
32 |
22,6 |
ВЭПш12ГБ 994х500х1040 |
2500-10000 |
64 |
45,2 |
ВЭПш13ГБ 1490х500х1040 |
3750-15000 |
96 |
67,8 |
ВЭПш14ГБ 1986х500х1040 |
5000-20000 |
128 |
90,4 |
ВЭПш22ГБ 1047х500х2076 |
5000-20000 |
128 |
90,4 |
ВЭПш23ГБ 1568,5х500х2076 |
7500-30000 |
192 |
135,6 |
ВЭПш24ГБ 2092х500х2076 |
10000-40000 |
256 |
180,8 |
ВЭПш11ГВ 500х498х1040 |
1250-5000 |
32 |
30 |
ВЭПш12ГВ 994х500х1040 |
2500-10000 |
64 |
46 |
ВЭПш13ГВ 1490х500х1040 |
3750-15000 |
96 |
68 |
ВЭПш14ГВ 1986х500х1040 |
5000-20000 |
128 |
91 |
ВЭПш22ГВ 1047х500х2072 |
5000-20000 |
128 |
91 |
ВЭПш23ГВ 1568,5х500х2072 |
7500-30000 |
192 |
135,6 |
ВЭПш24ГВ 2092х500х2072 |
10000-40000 |
256 |
180,8 |
Пример обозначения:
Воздухораспределитель ВЭПш11Гб 550*550*1040
где: ВЭПш11Гб - тип воздухораспределителя;
550*550*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

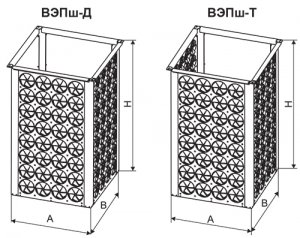

Воздухораспределители ВЭПш-Д и ВЭПш-Т
Воздухораспределители типа ВЭПш могут изготавливаться с двухсторонней (ВЭПш-Д) и трехсторонней (ВЭПш-Т) подачей воздуха. Воздухораспределители могут состоять из нескольких панелей ВЭПш-11.
Технические характеристики
Модель |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
ВЭПш-Д 498х510х1040 |
2500-10000 |
64 |
22,8 |
ВЭПш-Т 600х600х1040 |
3750-15000 |
96 |
24,4 |
Пример обозначения:
Воздухораспределитель ВЭПш-Д 500*500*1040
где: ВЭПш-Д - тип воздухораспределителя;
500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.
Воздухораспределители П-ВЭПш10У и П-ВЭПш11У
ВЭПшУ - панель воздухораспределительная универсальная с односторонней подачей воздуха предназначены для установки в металлические воздуховоды и в строительные конструкции для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.
Технические характеристики
Модель |
А |
H |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
Панель П-ВЭПш10У 4*4/523х540 |
523 |
540 |
625-2500 |
8 |
3,1 |
Панель П-ВЭПш11У 4*8/523х1028 |
523 |
1028 |
1250-5000 |
32 |
6,2 |
Пример обозначения:
Панель П-ВЭПш10У 4*4/523*540
где: Панель П-ВЭПш10У - тип универсального воздухораспределителя;
1*2 - количество рядов и количество завихрителей в ряду;
523*540 - габаритные размеры панели (AxH), мм.
Воздухораспределители Врезка ВЭПш прямоугольная, Врезка ВЭПш круглая
Врезка ВЭПш – потолочный воздухораспределитель как с вертикальной, так и с боковой подачей воздуха. Предназначен для монтажа на воздуховод вентиляционной системы как круглого, так и прямоугольного сечения.
Технические характеристики врезок прямоугольных
Модель |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
Врезка ВЭПш 2*2/280*280*150 |
156-625 |
4 |
1,5 |
Врезка ВЭПш 2*4/540*280*150 |
313-1250 |
8 |
3 |
Врезка ВЭПш 4*4/540*540*150 |
625-2500 |
16 |
6 |
Врезка ВЭПш 2*6/800*280*150 |
469-1875 |
12 |
4,5 |
Врезка ВЭПш 4*6/800*540*150 |
938-3750 |
24 |
7,5 |
Врезка ВЭПш 2*8/1060*280*150 |
625-2500 |
16 |
6 |
Врезка ВЭПш 4*8/1060*540*150 |
1250-5000 |
32 |
12 |
Технические характеристики врезок круглых
Модель |
Расход воздуха, м3/ч |
Общее число закручива-телей, шт |
Масса, кг |
Врезка ВЭПш 2*2/280*280*150/315 |
156-625 |
4 |
1,5 |
Врезка ВЭПш 2*2/280*280*150/355 |
|||
Врезка ВЭПш 2*2/280*280*150/400 |
|||
Врезка ВЭПш 2*2/280*280*150/450 |
|||
Врезка ВЭПш 2*4/540*280*150/315 |
313-1250 |
8 |
3 |
Врезка ВЭПш 2*4/540*280*150/355 |
|||
Врезка ВЭПш 2*4/540*280*150/400 |
|||
Врезка ВЭПш 2*4/540*280*150/450 |
|||
Врезка ВЭПш 4*4/540*540*150/500 |
625-2500 |
16 |
6 |
Врезка ВЭПш 4*4/540*540*150/560 |
|||
Врезка ВЭПш 4*4/540*540*150/630 |
|||
Врезка ВЭПш 4*4/540*540*150/710 |
|||
Врезка ВЭПш 4*4/540*540*150/800 |
|||
Врезка ВЭПш 4*4/540*540*150/900 |
|||
Врезка ВЭПш 4*4/540*540*150/1000 |
|||
Врезка ВЭПш 4*4/540*540*150/1120 |
|||
Врезка ВЭПш 4*4/540*540*150/1250 |
|||
Врезка ВЭПш 2*6/800*280*150/315 |
469-1875 |
12 |
4,5 |
Врезка ВЭПш 2*6/800*280*150/355 |
|||
Врезка ВЭПш 2*6/800*280*150/400 |
|||
Врезка ВЭПш 2*6/800*280*150/450 |
|||
Врезка ВЭПш 4*6/800*540*150/500 |
938-3750 |
24 |
9 |
Врезка ВЭПш 4*6/800*540*150/560 |
938-3750 |
24 |
9 |
Врезка ВЭПш 4*6/800*540*150/630 |
|||
Врезка ВЭПш 4*6/800*540*150/710 |
|||
Врезка ВЭПш 4*6/800*540*150/800 |
|||
Врезка ВЭПш 4*6/800*540*150/900 |
|||
Врезка ВЭПш 4*6/800*540*150/1000 |
|||
Врезка ВЭПш 4*6/800*540*150/1120 |
|||
Врезка ВЭПш 4*6/800*540*150/1250 |
|||
Врезка ВЭПш 2*8/1060*280*150/315 |
625-2500 |
16 |
6 |
Врезка ВЭПш 2*8/1060*280*150/355 |
|||
Врезка ВЭПш 2*8/1060*280*150/400 |
|||
Врезка ВЭПш 2*8/1060*280*150/450 |
|||
Врезка ВЭПш 4*8/1060*540*150/500 |
1250-5000 |
32 |
12 |
Врезка ВЭПш 4*8/1060*540*150/560 |
|||
Врезка ВЭПш 4*8/1060*540*150/630 |
|||
Врезка ВЭПш 4*8/1060*540*150/710 |
|||
Врезка ВЭПш 4*8/1060*540*150/800 |
|||
Врезка ВЭПш 4*8/1060*540*150/900 |
|||
Врезка ВЭПш 4*8/1060*540*150/1000 |
|||
Врезка ВЭПш 4*8/1060*540*150/1120 |
|||
Врезка ВЭПш 4*8/1060*540*150/1250 |
Пример обозначения:
Воздухораспределитель Врезка ВЭПш 2*2/280*280*150
где: Врезка ВЭПш - тип воздухораспределителя;
2*2 - количество рядов и количество завихрителей в ряду;
280*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм.
Воздухораспределитель Врезка ВЭПш 2*4/540*280*150/315
где: Врезка ВЭПш - тип воздухораспределителя;
2*3 - количество рядов и количество завихрителей в ряду;
540*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм;
315 - диаметр воздуховода на который устанавливается врезка, мм.
