ЗАСЛОНКИ ВОЗДУШНЫЕ УНИФИЦИРОВАННЫЕ КРУГЛЫЕ С РУЧНЫМ УПРАВЛЕНИЕМ
Описание продукции
Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па.

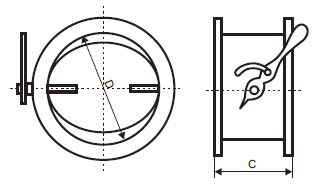

Габаритные и присоединительные размеры (мм) оцинкованных заслонок круглого сечения
|
Обозначение |
D |
C |
|
АЗД 133.000 100/м |
100 |
170 |
|
АЗД 133.000 125/м |
125 |
|
|
АЗД 133.000 140/м |
140 |
|
|
АЗД 133.000 160/м |
160 |
|
|
АЗД 133.000 180/м |
180 |
|
|
АЗД 133.000 200/м |
200 |
200 |
|
АЗД 133.000 225/м |
225 |
|
|
АЗД 133.000 250/м |
250 |
|
|
АЗД 133.000 280/м |
280 |
|
|
АЗД 133.000 315/м |
315 |
|
|
АЗД 133.000 355/м |
355 |
300 |
|
АЗД 133.000 400/м |
400 |
|
|
АЗД 133.000 500/м* |
500 |
300 |
* Заслонка без резинового уплотнителя.
Пример обозначения:
Заслонка АЗД 133.000.250/м
где: АЗД 133/000 - тип воздушной заслонки круглого сечения из оцинкованной стали с ручным приводом;
250/м - типоразмер (по диаметру присоединения), мм.
Габаритные и присоединительные размеры (мм) заслонок из черного металла круглого сечения
|
Обозначение |
D |
C |
|
АЗД 136.000 100 |
100 |
350 |
|
АЗД 136.000 125 |
125 |
|
|
АЗД 136.000 140 |
140 |
|
|
АЗД 136.000 160 |
160 |
|
|
АЗД 136.000 180 |
180 |
|
|
АЗД 136.000 200 |
200 |
|
|
АЗД 136.000 225 |
225 |
|
|
АЗД 136.000 250 |
250 |
|
|
АЗД 136.000 280 |
280 |
|
|
АЗД 136.000 315 |
315 |
|
|
АЗД 136.000 355 |
355 |
|
|
АЗД 136.000 400 |
400 |
|
|
АЗД 136.000 450 |
450 |
|
|
АЗД 136.000 500 |
500 |
|
|
АЗД 136.000 560 |
560 |
|
|
АЗД 136.000 630* |
630 |
|
|
АЗД 136.000 710 |
710 |
|
|
АЗД 136.000 800 |
800 |
|
|
АЗД 136.000 900 |
900 |
|
|
АЗД 136.000 1000 |
1000 |
Пример обозначения:
Заслонка АЗД 136.000 315
где: АЗД 136.000 - тип воздушной заслонки круглого сечения из черного металла с ручным приводом;
315 - типоразмер (по внутреннему диаметру), мм.
