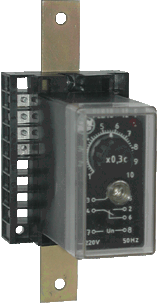

Реле времени РСВ-18

1. ОБЩИЕ СВЕДЕНИЯ

Реле времени типа РСВ18 предназначены для получения выдержек времени в схемах противоаварийной автоматики и релейной защиты.

Условия эксплуатации:

Реле изготавливаются климатического исполнения УХЛ 4 по ГОСТ 15150;

  • высота над уровнем моря не более 2000 м;
  • температура окружающей среды - от минус 40 до 550С;
  • относительная влажность окружающего воздуха - до 80% при температуре 25?С;
  • вибрация мест крепления реле в диапазоне частот от 5 до 15 Гц при ускорении 3 g и в диапазоне частот от 15 до 100 Гц с ускорением 1 g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4.

Реле соответствует ТУ 3425-077-00216823-2001, согласованным с РАО «ЕЭС России».

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И СХЕМЫ ВКЛЮЧЕНИЯ

приведены в таблицах 1, 2, сравнение технических характеристик реле серии РСВ18 и реле серии РВ100, РВ200 приведено в таблице 3.

Таблица 1


Параметр
Типы реле
РСВ18-11
РСВ18-12
РСВ18-13
РСВ18-23
Выполняемая функция
Однокомандное с выдержкой на включение после включения напряжения питания
с выдержкой на отключение
Количество и вид контактов:
-мгновенного действия
-с выдержкой времени
-временно замыкающий (переключающий) с выдержкой
-
1«з»
-
1«п»
1«з»
-
1«п»
1«з»
1«з»
1«п»
1«р»
1«з»
Номинальное напряжение питания, В
-постоянного тока
24; 48; 110; 220
110; 220
-переменного тока, 50 Гц
100; 110; 127; 220; 380
100; 110; 127; 220
Диапазон

выдержек времени, с

0,1...1; 0,3...3; 1...10; 3...30
0,1...1; 0,3...3; 1...10; 2...20
Потребляемая мощность реле постоянного тока, Вт: 5
реле переменного тока, ВА: 5
Схемы подключения
Диаграммы работы
Заменяемые аналоги
РВ113; РВ127; РВ133; РВ143; ЭВ113; ЭВ123; ЭВ133; ЭВ143
РВ114; РВ124; РВ134; РВ144; РВ217; РВ227; РВ237; РВ247; ЭВ114; ЭВ124; ЭВ134; ЭВ144; ЭВ217; ЭВ227; ЭВ237; ЭВ247
РВ112; РВ128; РВ132; РВ142; РВ218; РВ228; РВ238; РВ248; ЭВ112; ЭВ122; ЭВ132; ЭВ142; ЭВ218; ЭВ228; ЭВ238; ЭВ248; РСВ14*;
РСВ160*; РСВ260*
РВ215; РВ225; РВ235; РВ245; ЭВ215; ЭВ225; ЭВ235; ЭВ245;

РСВ255*

* Исполнения с выдержкой времени от 30 секунд до 90 минут выполняются по специальному заказу.

Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В составляет 0,03 А, а при напряжении 110 и 220В - 0,01 А.


Для удобства замены реле серий РВ100, РВ200 в типовых проектах, а также находящихся в эксплуатации предусмотрено специальное исполнение РСВ18-Р, установочные размеры и маркировка зажимов которого такие же, как и у реле РВ100, РВ200.

Таблица 2 Схемы включения реле РСВ18-Р


Тип
РСВ18-11-Р
РСВ18-12-Р
РСВ18-13-Р
РСВ18-23-Р
Схемы

подключения

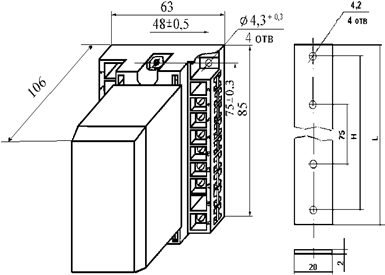

Реле РСВ18-Р поставляются с переходной пластиной для установки РСВ18 вместо заменяемого реле. Два отверстия с межосевым расстоянием 75мм служат для крепления реле РСВ18 на пластине. Отверстия с межосевым расстоянием Н служат для крепления пластины вместе с реле к рейкам комплектного устройства. При заказе реле РСВ18-Р взамен аналогов (кроме РВ100, РВ200), должны быть указаны размеры переходной пластины Н и L.

Таблица 3


Параметр
РСВ18
РВ100, РВ200
Потребляемая мощность, не более:
постоянного тока, Вт
5
30 (доб. сопротивление зашунтировано)
15 (доб. сопротивление не зашунтировано)
переменного тока, ВА
5
20
Коммутационная износостойкость, циклов ВО, не менее
30 000
2 500
Механическая износостойкость, циклов ВО, не менее
100 000
5 000
Разброс выдержки времени, %, не более
3
(4,62 – 60) при 0,1…1,3 с
(3,43 – 48) при 0,25…3,5 с
(3,78 – 68) при 0,5…9 с
(5 – 100) при 1…20 с
Масса, кг
от 0,16 до 0,22
1,5
Габаритные размеры, мм
63 x 110 x 85
98 x 137 x 147 (переднее присоед.);
 116 x 137 x 157 (заднее присоед.)
Температура окружающей среды,0С
-40…55
-30…40

Присоединение внешних проводников – переднее либо заднее под зажимы с помощью винтов.











При заказе необходимо указать:тип реле и климатическое исполнение, диапазон выдержек времени, род тока и номинальное напряжение питания, вид присоединения внешних проводников.



Пример заказа

Реле РСВ18-11 климатического исполнения УХЛ4 с выдержкой времени 1-10 с на постоянное напряжение 220 В с передним присоединением внешних проводников:РСВ18-11-УХЛ4, 1-10 с, пост. 220 В, переднее присоединение
