Реле времени РСВ-19

Реле времени РСВ-19 предназначены для коммутации электрических цепей с определенными предварительно установленными выдержками времени

  • Диапазон выдержки времени: 0,1...10 с, 1...100 с, 3...300 с, 1...100 мин
  • Замыкающие и размыкающие контакты
  • ГОСТ 15150
  • ПОДРОБНОЕ ОПИСАНИЕ
    Реле времени РСВ-19 предназначены для коммутации электрических цепей с определенными предварительно установленными выдержками времени
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Тип реле
    РСВ-19-11 РСВ-19-12 РСВ-19-31 РСВ-19-32 РСВ-19-52
    Выполняемая функция С выдержкой на включение после включения напряжения питания С выдержкой на отключение после отключения напряжения управления при сохранении напряжения питания Одна цепь с выдержкой на включение при подаче, вторая – с выдержкой на отключение после снятия напряжения управления при сохранении напряжения питания
    Количество и вид контактов:
    - мгновенного действия 1 «з» + 1 «р» 1 «з» + 1 «р»
    - с выдержкой времени 1 «з» + 1 «р» 1 «з» + 1 «р» 1 «з» + 1 «р» 1 «з» + 1 «р» 1 «з» + 1 «р» в каждой цепи
    Диапазон выдержки времени 0,1...10 с, 1...100 с, 3...300 с, 1...100 мин
    Номинальное напряжение питания:
    - постоянного тока 12 В, 24 В, 110 В
    - переменного тока, 50 Гц 24 В, 36 В, 40 В, 110 В, 127 В, 220 В
    Потребляемая мощность 4/5 Вт/ВА 6,5/7 Вт/ВА 4/5 Вт/ВА 6,5/7 Вт/ВА 8/10 Вт/ВА
    Допустимое отклонение напряжения питания −15...+10%
    Масса Не более 0,34 кг

    Характер нагрузки Номинальное коммутируемое напряжение Коммутируемый ток Коммуникационная износостойкость
    вкл. откл.
    Индуктивная,
    cos φ вкл. ≥ 0,7
    cos φ откл. ≥ 0,4
    ~24 В
    ~110 В
    ~220 В
    6 А
    4 А
    2,5 А
    0,6 А
    0,4 А
    0,25 А
    1 000 000 циклов ВО
    Индуктивная, τ ≤ 0,035 с =24 В
    =110 В
    =220 В
    0,8 А
    0,25 А
    0,10 А
    200 000 циклов ВО

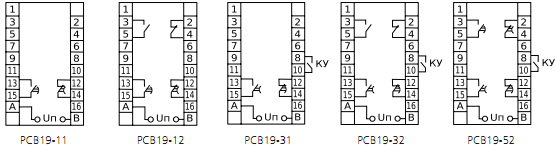

    Схема подключения

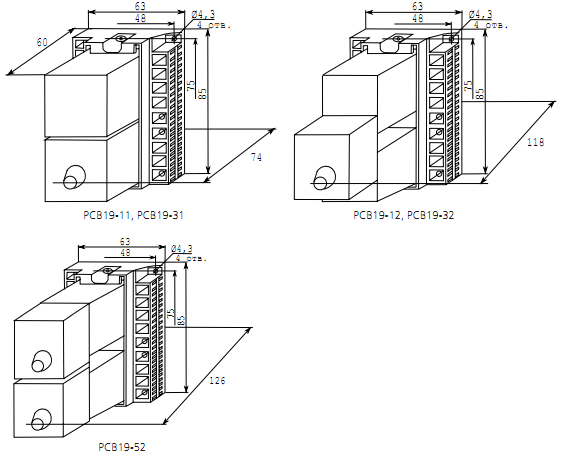

    Габаритные и установочные размеры
