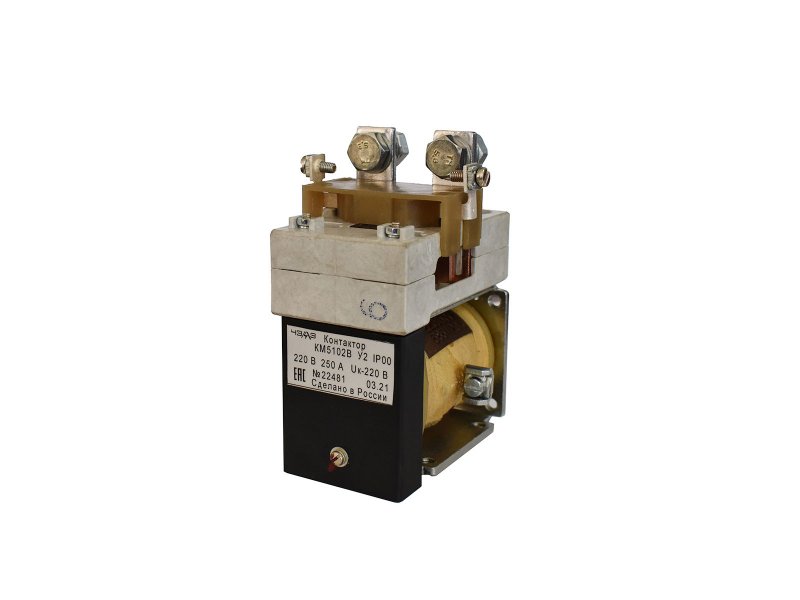

Контакторы постоянного тока КМ
Контакторы электромагнитные серии КМ предназначены для работы в силовых электрических цепях схем управления электродвигателями электропогрузчиков, также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода - контакторы КМ 5100 В.
Номинальный ток контактов вспомогательной цепи, А:
- 10 для КМ5103;
-2,5 для остальных.
Номинальное напряжение контактов вспомогательной цепи, В:
- 40 для КМ5103;
- 80 для остальных.
Номинальное напряжение включающей катушки, В, постоянного тока:
- 24, 40 для КМ1100;
- 20, 40 для КМ5100, КМ5103, КМ4110Л, КМ4110П и КМ4113П;
- 110, 220 для КМ5100В; 80 для КМ5110Р;
- 20, 24, 40, 48, 80 для остальных.
Катушки могут быть с гибкими выводами с наконечниками или с жесткими выводами для втычного соединения; контакторы КМ5100, КМ5103, КМ4110Л, КМ4110П - только с гибкими выводами.
Контакторы полярны, все исполнения имеют постоянные магниты.
Допустимая частота срабатываний, включений в час - до 300.
Механическая износостойкость контакторов, циклов срабатываний, не менее - 25 000 для КМ5100В; 2 500 000 для остальных
Мощность, потребляемая включающей катушкой постоянного тока, Вт, не более - 35 для КМ1100; 50 для КМ4100, КМ4101, КМ4102, КМ4110, КМ4111, КМ4112; 80 для КМ5100, КМ5103, КМ4110П, КМ4110Л, КМ4113П.
Режим работы - повторно-кратковременный. Для контактора КМ5100В режим работы - кратковременный, длительность пребывания катушки под током не более 15 с.
Контакторы допускают переднее присоединение проводников, контакты вспомогательной цепи допускают присоединение проводников втычным способом.
Климатическое исполнение - У2, УХЛ2, Т2 по ГОСТ15150-69.
НТД - ТУ 16-93 БКЖИ. 644.413.001ТУ.
Типоисполнения и технические данные контакторов указаны в таблице 1.
В заказе следует указать:
-Тип контактора.
- Число и исполнение главных контактов.
- Вид и расположение вывода.
- Номинальное напряжение втягивающей катушки.
- Климатическое исполнение по ГОСТ15150-69.
- При заказе на экспорт добавлять слово "Экспорт".
- Номер технических условий.
- КМ-1100
- КМ-1200
- КМ-4100
- КМ-4101
- КМ-4102
- КМ-4110
- КМ-4110Л
- КМ-4110П
- КМ-4111
- КМ-4113П
- КМ-5100
- КМ-5100В
- КМ-5102В
- КМ-5103
- КМ-5110Р
Таблица 1.
Примечание:
* - Контактор с мягкими выводами катушки, расположенными слева;
** - Контактор с жесткими выводами катушки, расположенными слева;
*** - Контактор с жесткими выводами катушки, расположенными справа.
