Клапаны регулирующие поворотные дисковые КРЗД
Широкодиапазонные запорно-регулирующие клапаны КРЗД и дроссельные дисковые клапаны КРЗД 4 типа "Диск" с внутренней разгрузкой предназначены для качественного близкого к линейном у регулирования параметров рабочей среды в технологических систем ах тепловых электрических станций, теплоцентралей, сетей теплоснабжения и др.
Отличием от других клапанов типа "ДИСК" является саморазгружающееся золотниковое устройство с внутренней обратной связью, благодаря котором у при любой степени открытия пропускных отверстий и любых перепадах давления на клапане сохраняется минимальное усилие прижатия золотника к седлу, что уменьшает трение и обеспечивает надежную работу клапана практически без износа даже при больших перепадах давления. При этом используется привод гораздо меньшей мощности.
Кроме того, поверхность при цикле открыть/закрыть самоочищается, что полностью исключает заклинивание при наличии в рабочей среде:
- • загрязнений в виде твердых частиц;
- • отсутствует вибрация золотника от воздействия рабочей среды;
- • обеспечивается повышенный ресурс сальникового уплотнения, который составляет не менее 10 тыс. часов, т.к. отсутствует поступательное перемещение шпинделя.
Срок службы клапана - более 30 лет. Срок первого профилактического осмотра 6-8 лет.

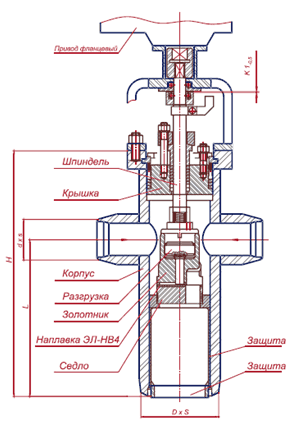

Корпус стальной под приварку. Стакан, золотник, седло из нержавеющей стали марки 08Х18Н10Т. На рабочие поверхности золотника и седла произведена наплавка износостойкой стали ЦН6Л.
Клапаны КРЗД 4 и КРЗД имеют плавную линейную регулирующую характеристику от начала до полного открытия без помощи байпасных клапанов, в закрытом состоянии протечки равны нулю.
Пропускная способность Kv, присоединительные размеры могут изменяться согласно задания заказчика.
Изделие имеет разрешение на применение, сертифицировано и соответствует ТУ 3742-003-46578997-20.
Основные технические характеристики клапанов КРЗД
№ п/п | КРЗД 4.100/150.26-3 |
КРЗД 4.150/250.26-3 |
КРЗД 4.200/250.26-3 |
Ру, МПа | 26 | 26 | 26 |
Т°С | 545 | 545 | 545 |
KV т/ч. | 195 | 520 | 630 |
Q расход пара т/ч, при ΔР=2МПа |
280 | 850 | 1020 |
L1, мм | 600 | 730 | 780 |
L2, мм | 450 | 585 | 630 |
Н, мм | 1480 | 1815 | 1850 |
DxS вх | 172х36 | 255х49 | 273х38 |
DxSвых | 255х42 | 325х38 | 325х38 |
Масса, кг | 600 | 1100 | 1500 |
МЭОФ…/25-0,25 | 250 | 630 | 630 |
Регулирующие поворотные клапаны для питательной воды. РПК (типа «Диск»)
Клапан регулирующий запорный дисковый осевой |
Dy,мм | Ру,мм | Kv. м3/час | T°C | L, мм |
Н, мм |
DxS | Масса без привода, кг |
Момент н/м МЭОФ …/25-0,25-99к |
Характеристика линейная | |||||||||
КРЗД 100.26 | 100 | 26 | 60 | 280 | 440 | 580 | 133х14 | 150 | 250 |
КРЗД 125.26 | 125 | 26 | 100 | 280 | 550 | 620 | 159x16 | 180 | 250 |
КРЗД 150.26 | 150 | 26 | 130 | 280 | 620 | 700 | 194х20 | 220 | 630 |
КРЗД 175.26 | 175 | 26 | 180 | 280 | 680 | 800 | 219х24 | 480 | 630 |
КРЗД 200.26 | 200 | 26 | 270 | 280 | 720 | 820 | 273х36 | 520 | 630 |
КРЗД 225.26 | 225 | 26 | 320 | 280 | 770 | 850 | 273х24 | 570 | 630 |
КРЗД 250.26 | 250 | 26 | 374 | 280 | 870 | 900 | 325х35 | 740 | 630 |
